Pengukur Aliran Ultrasonik Penjepit VNFT

VNFT211 Clamp-On Ultrasonic Flow Meter Solusi Ukuran Pipa Kecil (DN15–DN65)

Pengukur aliran ultrasonik VNFT211 beroperasi berdasarkan prinsip pengukuran ultrasonik waktu transit. Dua transduser ultrasonik penjepit eksternal dipasang pada permukaan luar pipa. Dengan mentransmisikan dan menerima sinyal ultrasonik hulu dan hilir melalui dinding pipa dan media cair, instrumen menghitung perbedaan waktu yang disebabkan oleh kecepatan aliran fluida.

Perbedaan waktu ini berbanding lurus dengan laju aliran, memungkinkan pengukuran aliran akurat tanpa kontak langsung dengan media proses.

Sebagai solusi pengukuran non-intrusif, VNFT211 menghilangkan kehilangan tekanan, menghindari risiko kontaminasi, dan memastikan pengoperasian sistem tidak terganggu.

Desain Penjepit Non-Intrusif

• Pemasangan penjepit eksternal tanpa memotong pipa atau menghentikan proses
• Tidak ada kontak dengan media cair, menghilangkan kehilangan tekanan dan risiko kontaminasi
• Ideal untuk proyek retrofit dan sistem operasi berkelanjutan

Instalasi Cepat & Ramah Pengguna

• Instalasi dan commissioning dapat diselesaikan dalam hitungan menit
• Tidak diperlukan alat khusus atau modifikasi saluran pipa
• Secara signifikan mengurangi biaya tenaga kerja dan waktu henti

Konfigurasi Fleksibel & Kompatibilitas Luas

• Satu set sensor universal mendukung semua ukuran pipa dalam rentang pengukuran
• Kompatibel dengan pipa logam dan pipa plastik kaku (PVC, PP, PVDF)
• Cocok untuk jaringan pipa DN15–DN65

Tampilan Jelas & Informatif

• LCD resolusi tinggi 256 × 128
• Menampilkan laju aliran, akumulasi aliran, informasi status, dan alarm
• Pembacaan aliran dapat dipantau langsung di tempat

Kemampuan Pengukuran Energi (Opsional)

• Dapat dikonfigurasi sebagai pengukur energi pendingin / pemanas ultrasonik (pengukur BTU)
• Mendukung pemantauan dan manajemen konsumsi energi
• Cocok untuk aplikasi HVAC, air dingin, dan pemanas

Komunikasi & Keluaran Industri

• Output analog standar 4–20 mA
• Komunikasi Modbus RS485 untuk integrasi dengan sistem PLC dan DCS
• Output pulsa opsional (OCT) dan output alarm relai
• Memungkinkan pemantauan jarak jauh, akuisisi data, dan analisis efisiensi

Kinerja Industri yang Andal

• Batasan kecepatan rendah pabrik pada 0,08 m/s untuk menghindari pembacaan yang salah
• Waktu respons cepat dapat disesuaikan dari 0,5 hingga 60 detik
• Penyimpanan data jangka panjang dengan cadangan EEPROM (lebih dari 10 tahun)
• Dirancang untuk pengoperasian yang stabil di lingkungan industri yang keras

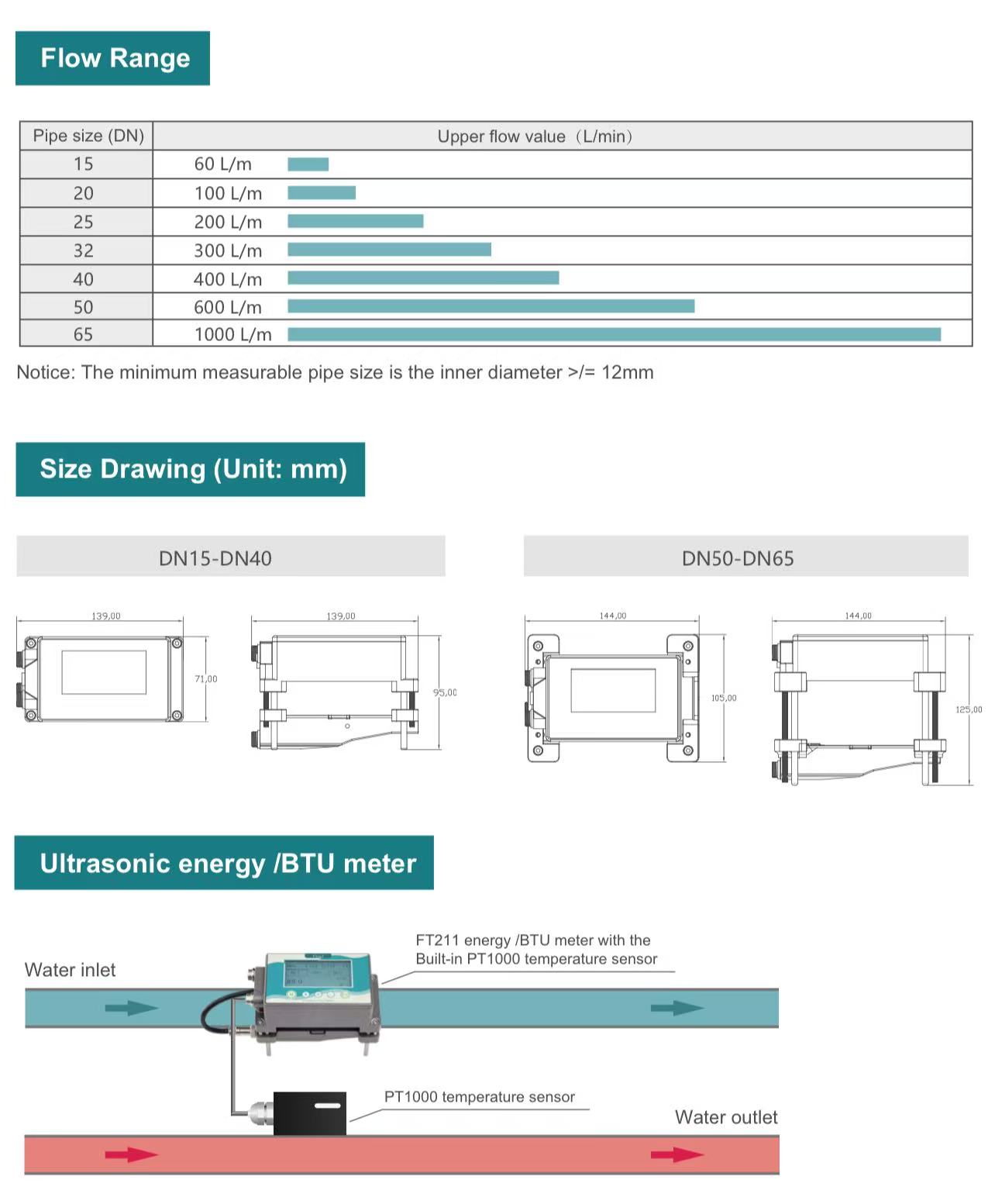

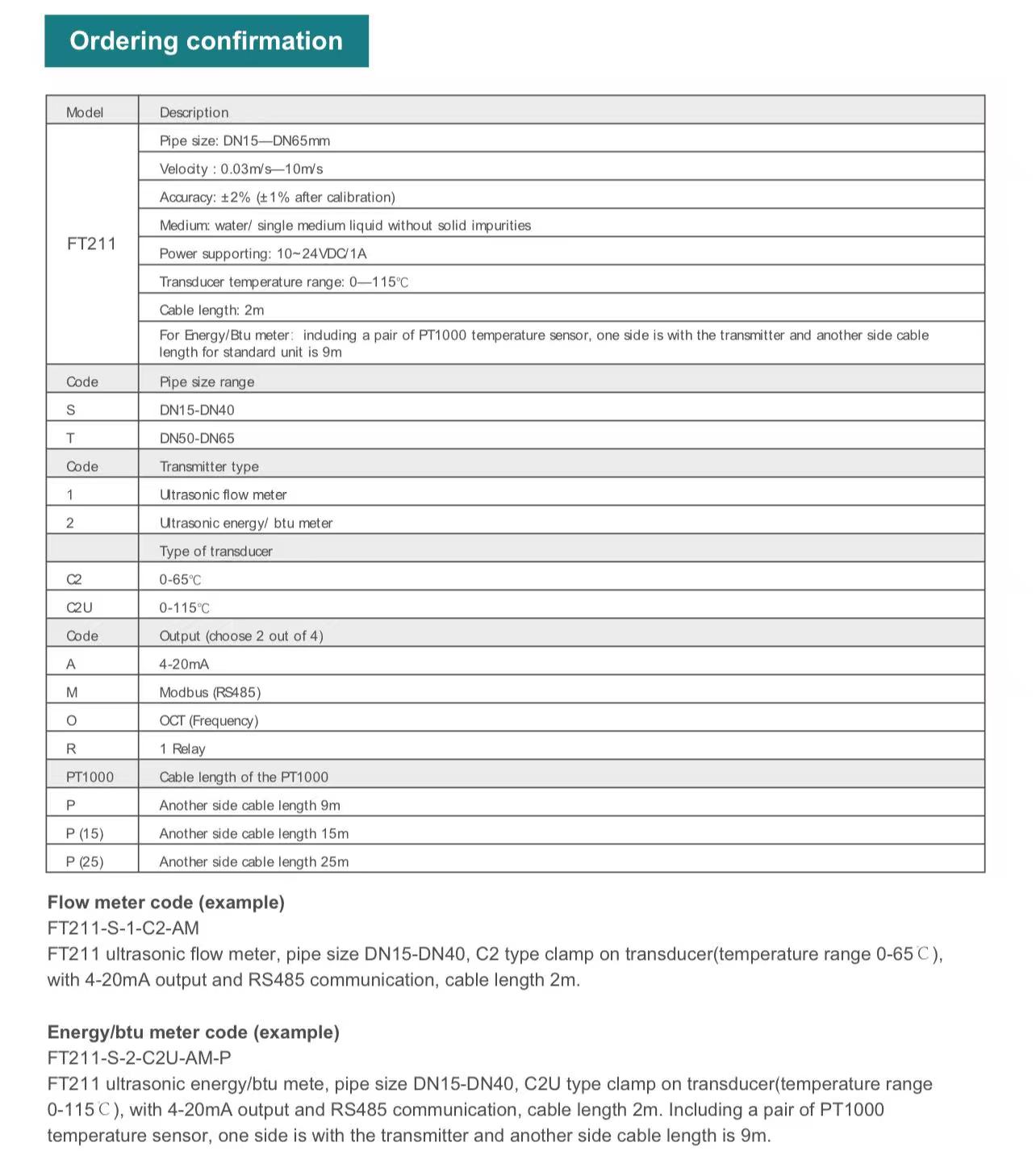

Kisaran Ukuran Pipa : DN15 – DN65

Bahan Pipa : Pipa logam / Pipa plastik kaku (PVC, PP, PVDF)

Tipe Cair : Air dan cairan fase tunggal lainnya (Tidak ada partikel padat atau kotoran)

Suhu Kisaran: 0 hingga 115 °C (Tidak ada pembekuan permukaan)

Akurasi : ±2% (±1% setelah kalibrasi)

Waktu Respons : 0,5 – 60 detik (dapat disesuaikan)

Tampilan : LCD 256×128

Catu Daya : 10–24 VDC, Konsumsi daya < 3 W

Keluaran & Komunikasi:

• 4–20mA
• Modbus RS485
• Opsional: Output pulsa (OCT), alarm relai

Perlindungan & Keandalan

• Penutup: IP65
• Perlindungan koneksi balik daya
• Perlindungan lonjakan arus dan arus pendek
• Ketahanan getaran: 10–55 Hz, 1,5 mm
• Ketahanan guncangan: 100 m/s², 16 ms

Kondisi Lingkungan

• Suhu sekitar: –10 hingga 60 °C
• Kelembapan relatif: 35–85% RH (tanpa kondensasi)
• Bahan Perumahan: Aluminium & plastik kelas industri

• Sistem penyediaan dan distribusi air
• Air dingin HVAC dan sirkuit pemanas
• Pemantauan konsumsi energi
• Pengukuran air proses industri
• Proyek retrofit dengan ruang instalasi terbatas

Pengukuran Aliran Retrofit pada Jaringan Pipa Eksisting

VNFT211 ideal untuk peningkatan pengukuran aliran pada sistem yang sudah ada di mana modifikasi saluran pipa tidak diperbolehkan atau waktu henti harus diminimalkan.
Desain penjepitnya memungkinkan pemasangan cepat tanpa memotong pipa atau mengganggu pengoperasian, sehingga cocok untuk:

• Saluran air proses industri
• Utilitas dan membangun sistem air
• Verifikasi aliran sementara dan audit kinerja

Pemantauan Energi Pendinginan & Pemanasan HVAC

Ketika dikonfigurasikan sebagai pengukur energi ultrasonik (BTU), VNFT211 dapat digunakan dalam sistem air dingin dan pemanas untuk memantau konsumsi energi panas.

Aplikasi yang umum meliputi:

• Pemantauan aliran masuk dan keluar chiller
• Sistem distribusi energi pemanas dan pendingin
• Analisis efisiensi energi dan alokasi biaya

Pengukuran Aliran Pipa Diameter Kecil (DN15–DN65)

Dirancang khusus untuk ukuran pipa kecil, VNFT211 memberikan kinerja pengukuran yang andal dalam jaringan pipa kompak seperti:

• Peralatan tergelincir dan sistem yang dikemas
• Instalasi laboratorium dan skala pilot
• Layanan bangunan dan cabang utilitas

Sistem Penyediaan dan Distribusi Air

VNFT211 menyediakan pemantauan aliran yang stabil untuk aplikasi air bersih tanpa kehilangan tekanan, mendukung:

• Keseimbangan pasokan air
• Deteksi kebocoran dan analisis aliran abnormal
• Optimalisasi sistem dan peningkatan efisiensi operasional

Pengukuran Sementara & Pengujian Diagnostik

Karena pemasangan dan portabilitasnya yang cepat, VNFT211 sangat cocok untuk tugas pengukuran jangka pendek, termasuk:

• Komisioning dan validasi sistem
• Pengujian perbandingan antar flow meter
• Memecahkan masalah anomali aliran tanpa instalasi permanen

Integrasi Sistem Otomasi dan Kontrol

Dengan output standar 4–20 mA dan komunikasi Modbus RS485, VNFT211 dapat diintegrasikan dengan mulus ke dalam sistem otomasi untuk:

• Akuisisi data aliran PLC dan DCS
• Pemantauan ruang kendali pusat
• Pencatatan data, pelaporan, dan pengoptimalan proses
