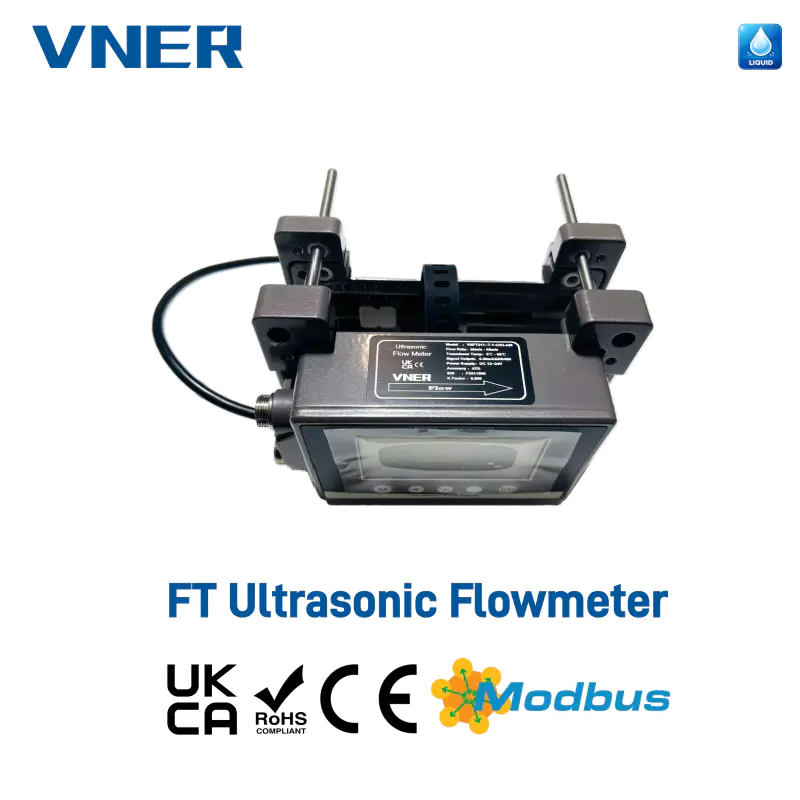

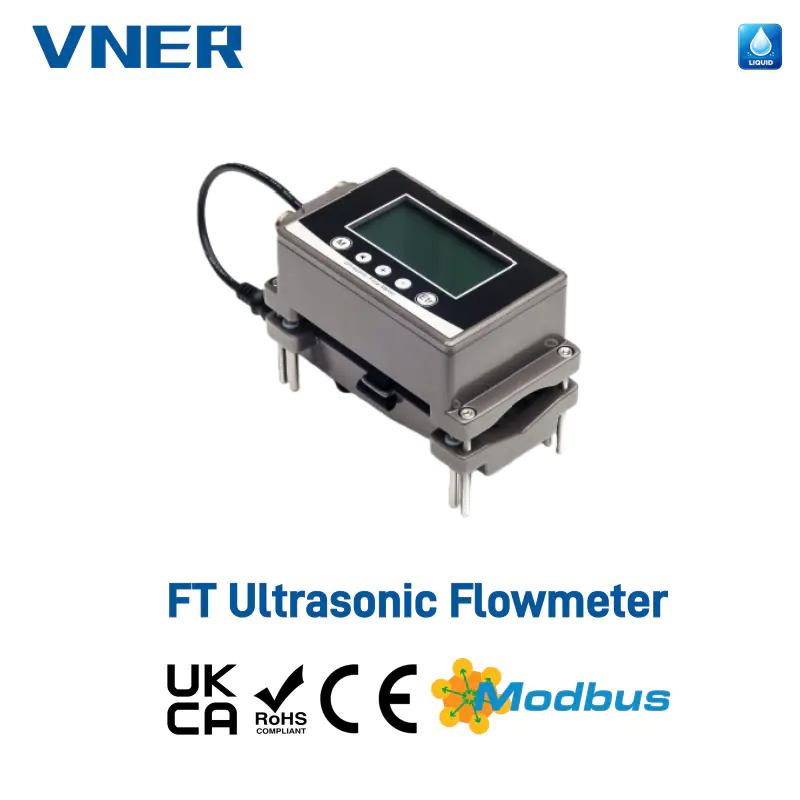

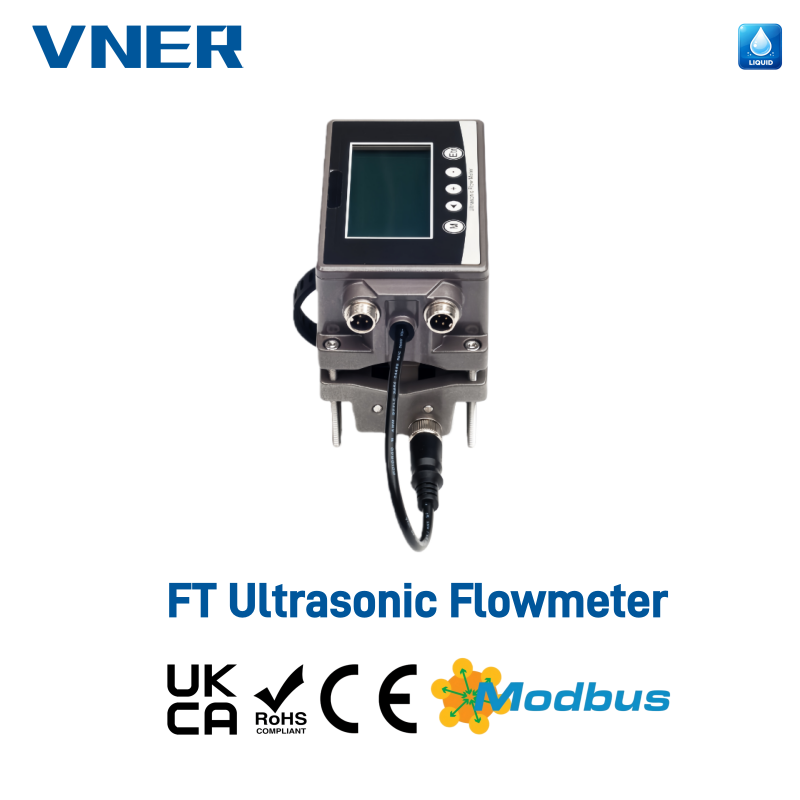

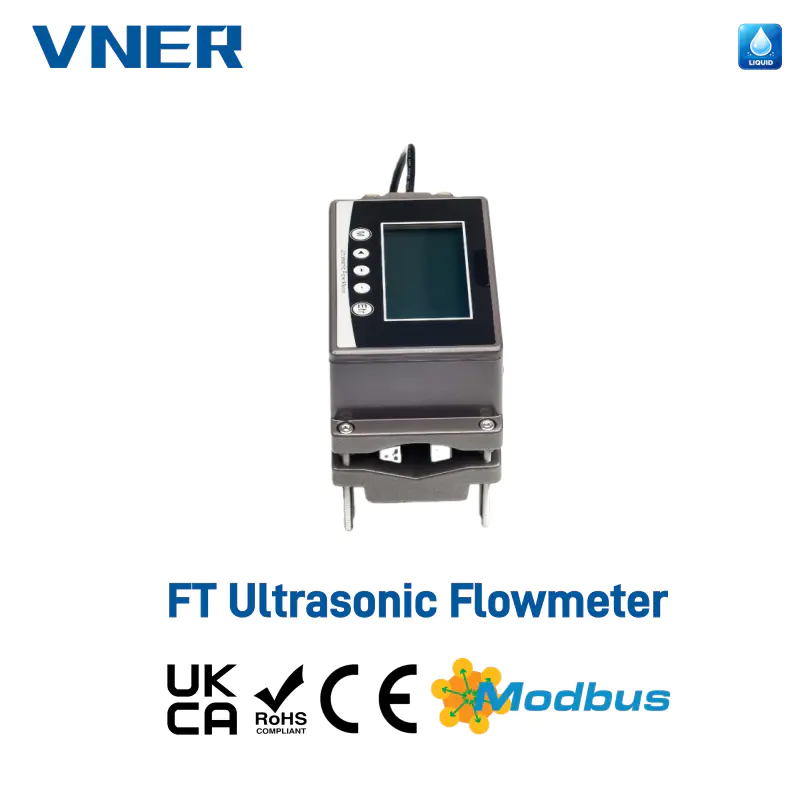

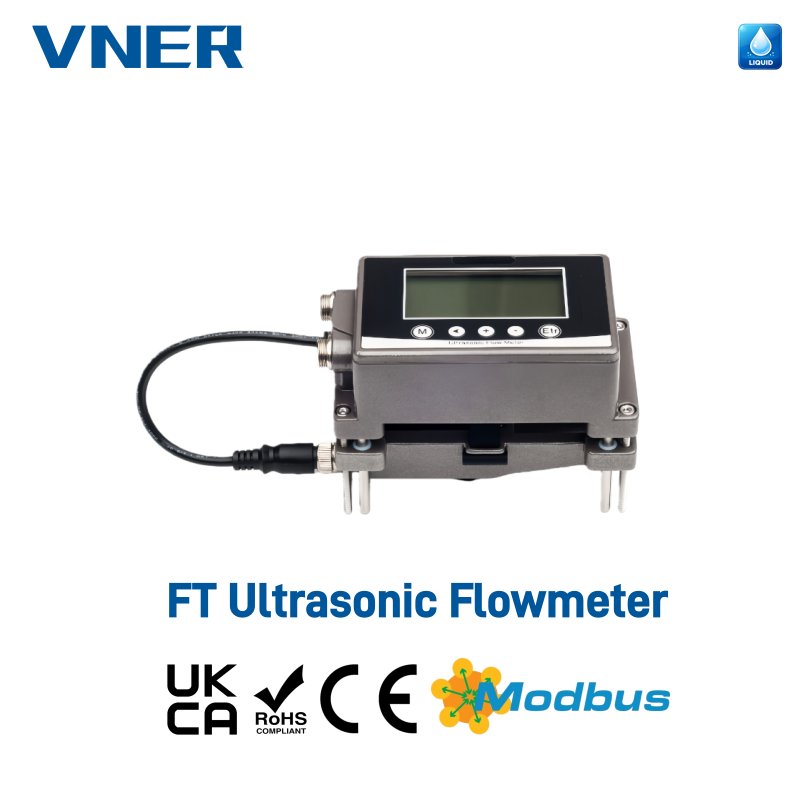

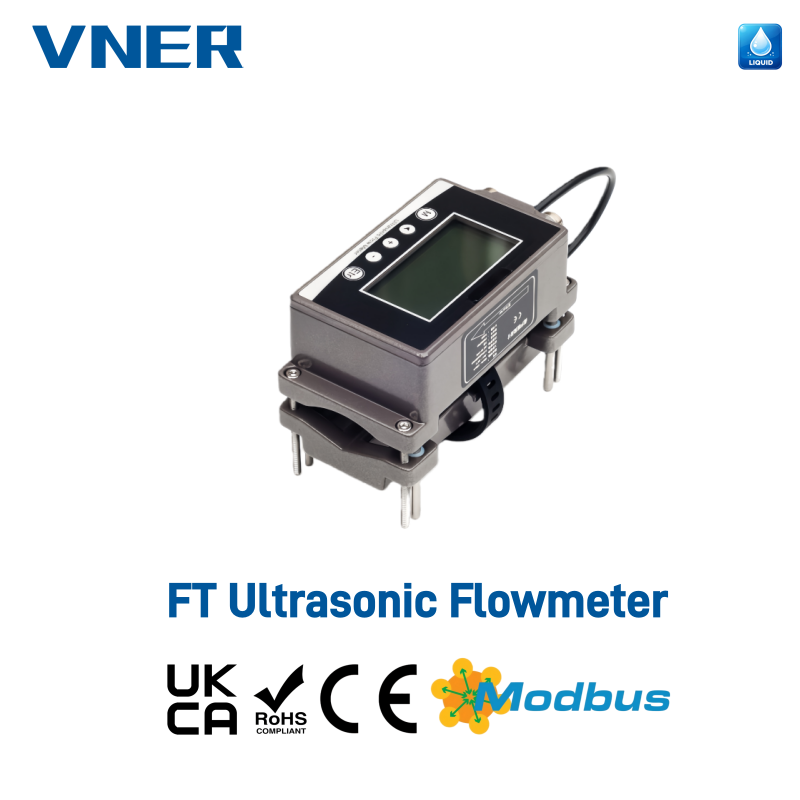

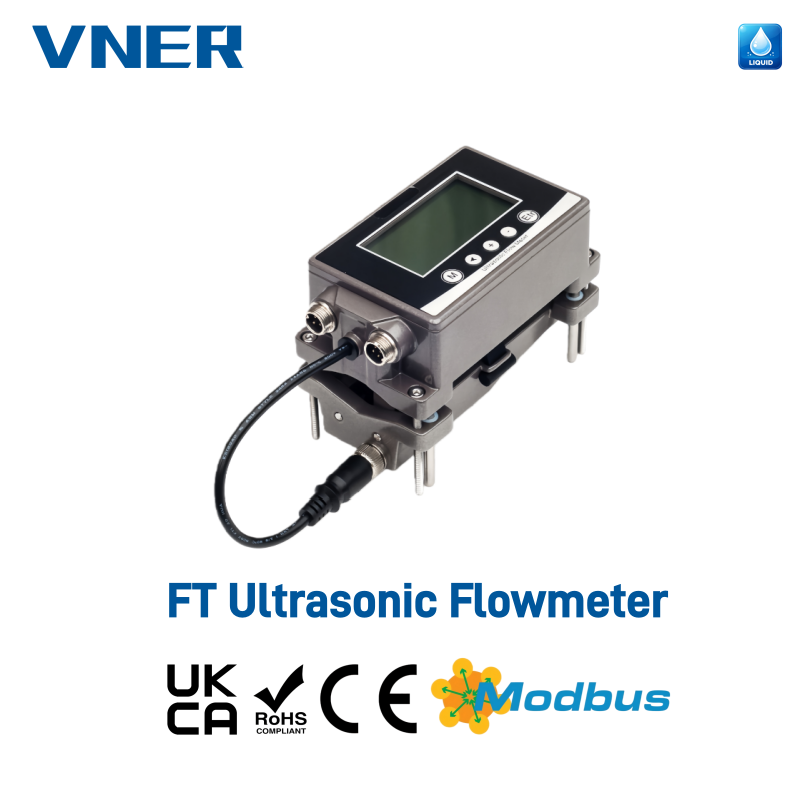

Pengukur Aliran Ultrasonik Penjepit VNFT211

Solusi Ukuran Pipa Kecil (DN15–DN65)

Prinsip Kerja

Pengukur aliran ultrasonik VNFT211 beroperasi berdasarkan prinsip pengukuran ultrasonik waktu transit . Dua transduser ultrasonik penjepit eksternal dipasang pada permukaan luar pipa. Dengan mentransmisikan dan menerima sinyal ultrasonik hulu dan hilir melalui dinding pipa dan media cair, instrumen menghitung perbedaan waktu yang disebabkan oleh kecepatan aliran fluida.
Perbedaan waktu ini berbanding lurus dengan laju aliran, sehingga memungkinkan pengukuran aliran akurat tanpa kontak langsung dengan media proses .

Sebagai solusi pengukuran non-intrusif, VNFT211 menghilangkan kehilangan tekanan, menghindari risiko kontaminasi, dan memastikan pengoperasian sistem tidak terganggu.

Desain Penjepit Non-Intrusif

• Pemasangan penjepit eksternal tanpa memotong pipa atau menghentikan proses

• Tidak ada kontak dengan media cair, menghilangkan kehilangan tekanan dan risiko kontaminasi

• Ideal untuk proyek retrofit dan sistem operasi berkelanjutan

Instalasi Cepat & Ramah Pengguna

• Instalasi dan commissioning dapat diselesaikan dalam hitungan menit

• Tidak diperlukan alat khusus atau modifikasi saluran pipa

• Secara signifikan mengurangi biaya tenaga kerja dan waktu henti

Konfigurasi Fleksibel & Kompatibilitas Luas

• Satu set sensor universal mendukung semua ukuran pipa dalam rentang pengukuran

• Kompatibel dengan pipa logam dan pipa plastik kaku (PVC, PP, PVDF)

• Cocok untuk jaringan pipa DN15–DN65

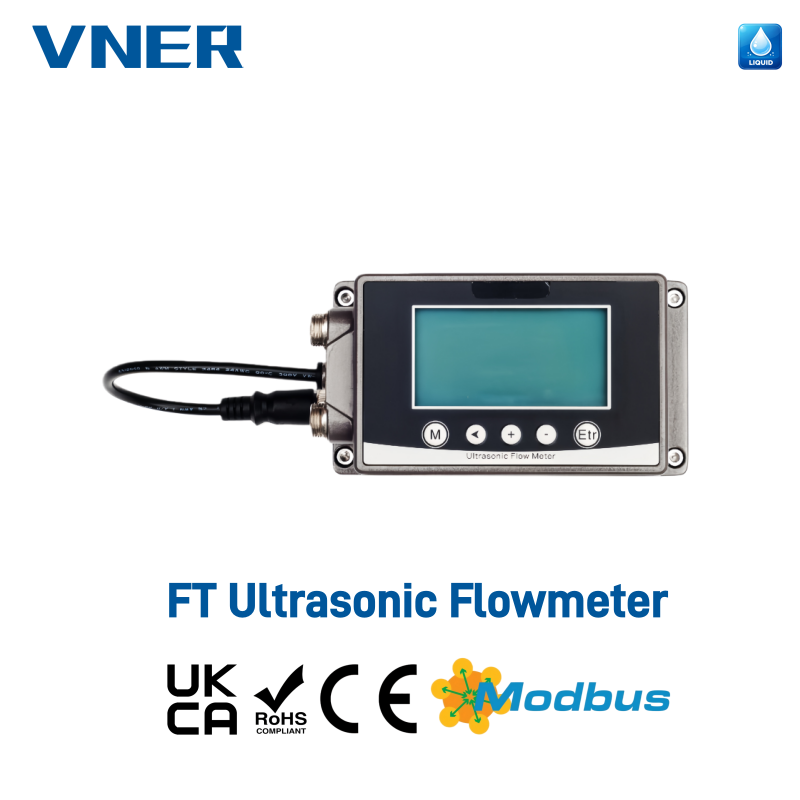

Tampilan Jelas & Informatif

• LCD resolusi tinggi 256 × 128

• Menampilkan laju aliran, akumulasi aliran, informasi status, dan alarm

• Pembacaan aliran dapat dipantau langsung di tempat

Kemampuan Pengukuran Energi (Opsional)

• Dapat dikonfigurasi sebagai meteran energi pendingin / pemanas ultrasonik (BTU meter)

• Mendukung pemantauan dan manajemen konsumsi energi

• Cocok untuk aplikasi HVAC, air dingin, dan pemanas

Komunikasi & Keluaran Industri

• Standar Keluaran analog 4–20 mA

• Modbus RS485 komunikasi untuk integrasi dengan sistem PLC dan DCS

• Output pulsa opsional (OCT) dan output alarm relai

• Memungkinkan pemantauan jarak jauh, akuisisi data, dan analisis efisiensi

Kinerja Industri yang Andal

• Batasan kecepatan rendah pabrik pada 0,08 m/s untuk menghindari pembacaan yang salah

• Waktu respons cepat dapat disesuaikan dari 0,5 hingga 60 detik

• Penyimpanan data jangka panjang dengan cadangan EEPROM (lebih dari 10 tahun)

• Dirancang untuk pengoperasian yang stabil di lingkungan industri yang keras

Aplikasi Khas

• Sistem penyediaan dan distribusi air

• Air dingin HVAC dan sirkuit pemanas

• Pemantauan konsumsi energi

• Pengukuran air proses industri

• Proyek retrofit dengan ruang instalasi terbatas
