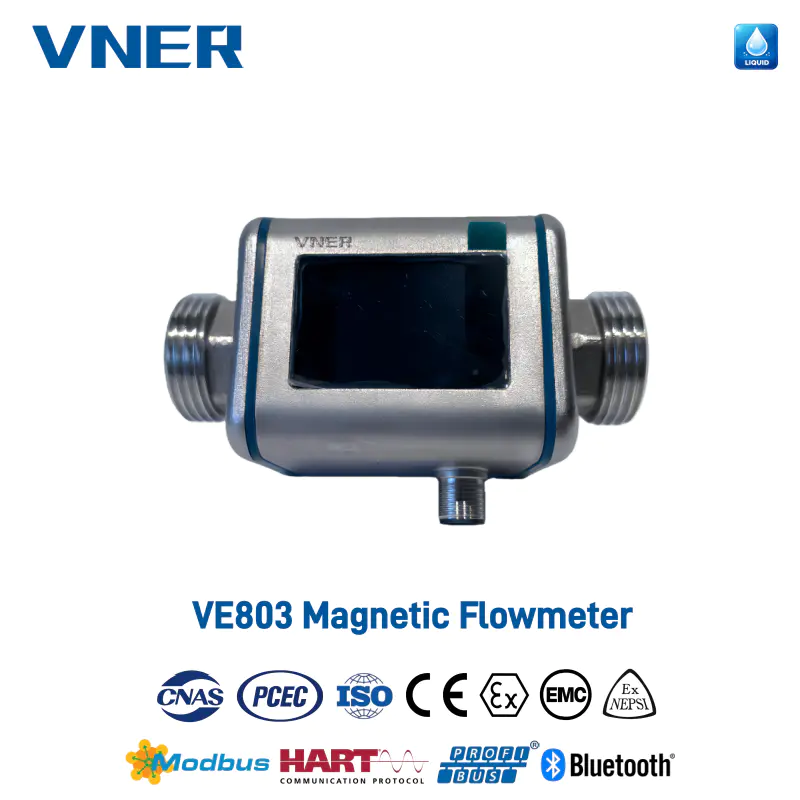

Pengukur Aliran Elektromagnetik VE Produsen

Flowmeter elektromagnetik beroperasi berdasarkan Hukum Induksi Faraday, yang menyatakan bahwa gaya gerak listrik (EMF) diinduksi dalam sebuah konduktor ketika bergerak melalui medan magnet. Prinsip pengukuran ini dapat diterapkan pada fluida konduktif. Ketika fluida tersebut mengalir melalui pipa yang tegak lurus terhadap arah medan magnet, EMF induksi dihasilkan dalam fluida. EMF yang diinduksi ini dapat diukur dengan menggunakan dua elektroda yang ditempatkan secara simetris.

Tegangan sinyal Ue berbanding lurus dengan kerapatan fluks magnet B, jarak antar elektroda D, dan kecepatan rata-rata fluida V. Karena kerapatan fluks magnet B dan jarak antar elektroda D konstan, maka tegangan sinyal Ue berbanding lurus dengan kecepatan aliran rata-rata V.
Persamaan yang digunakan untuk menghitung laju aliran volumetrik menunjukkan bahwa tegangan sinyal Ue berbanding lurus dengan laju aliran volumetrik.
Tegangan sinyal yang diinduksi diubah menjadi sinyal keluaran berskala, analog, dan digital dalam konverter.

• Tidak ada bagian yang bergerak atau komponen yang menghalangi di dalam pipa, sehingga hampir tidak ada kehilangan tekanan tambahan selama pengukuran.
• Hasil pengukuran hampir tidak bergantung pada tekanan, suhu, kepadatan, dan viskositas fluida.
• Cocok untuk mengukur aliran berbagai cairan konduktif, seperti air, air limbah, minuman, bahan baku kimia, cairan kental, pulp, lumpur, bubur, dll.
• Menggunakan komponen SMD dan teknologi SMT untuk keandalan sirkuit tinggi dan konsumsi daya rendah.
• Mikroprosesor tertanam untuk komputasi cepat dan eksitasi gelombang persegi frekuensi rendah yang dapat diprogram, meningkatkan stabilitas pengukuran aliran.

• Ukuran Nominal: DN (3-3000mm)
• Media Terukur: Cairan Konduktif, Bubur dan Abrasive
• Suhu Proses: -20~±180°C
• Tekanan Nominal: Tekanan Nominal Standar:
  >DN100- 1,6MPa
• Akurasi Pengukuran Aliran: ±0,2%, ±0,3%, ±0,5%
• Pengulangan: s 0,1%
• Keluaran: (4~20)mA, HART, Modbus RS485, Pulsa, Opsional
