Mengapa Swirl Flowmeter merupakan Solusi Pilihan untuk Pengukuran Gas dan Uap yang Presisi?

Dalam bidang khusus dinamika fluida, Pengukur Aliran Pusaran menonjol karena prinsip "presesi pusaran" yang unik, menawarkan akurasi tinggi dan rasio turndown yang lebar. Pengenalan Seri SA80T-TP mewakili lompatan maju yang signifikan, melampaui pengukuran volumetrik sederhana. Seri ini adalah versi kompensasi suhu dan tekanan dari SA80T standar, yang dirancang khusus untuk mengatasi kompleksitas pengukuran cairan kompresibel seperti uap dan gas industri. Dengan mengintegrasikan beberapa elemen penginderaan ke dalam satu unit, ini menyederhanakan instalasi sekaligus meningkatkan keandalan data yang digunakan untuk pengendalian proses dan alokasi biaya.

Bagaimana Seri SA80T-TP Mencapai Kompensasi Tekanan Unggul?

Tantangan utama dalam mengukur gas dan uap adalah kompresibilitasnya; kepadatannya berubah secara signifikan dengan fluktuasi suhu dan tekanan. Itu Flowmeter Swirl Kompensasi Tekanan memecahkan masalah ini dengan melakukan perhitungan real-time.

Apakah Desain Sensor Terintegrasi Lebih Efektif Dibandingkan Pemancar Eksternal?

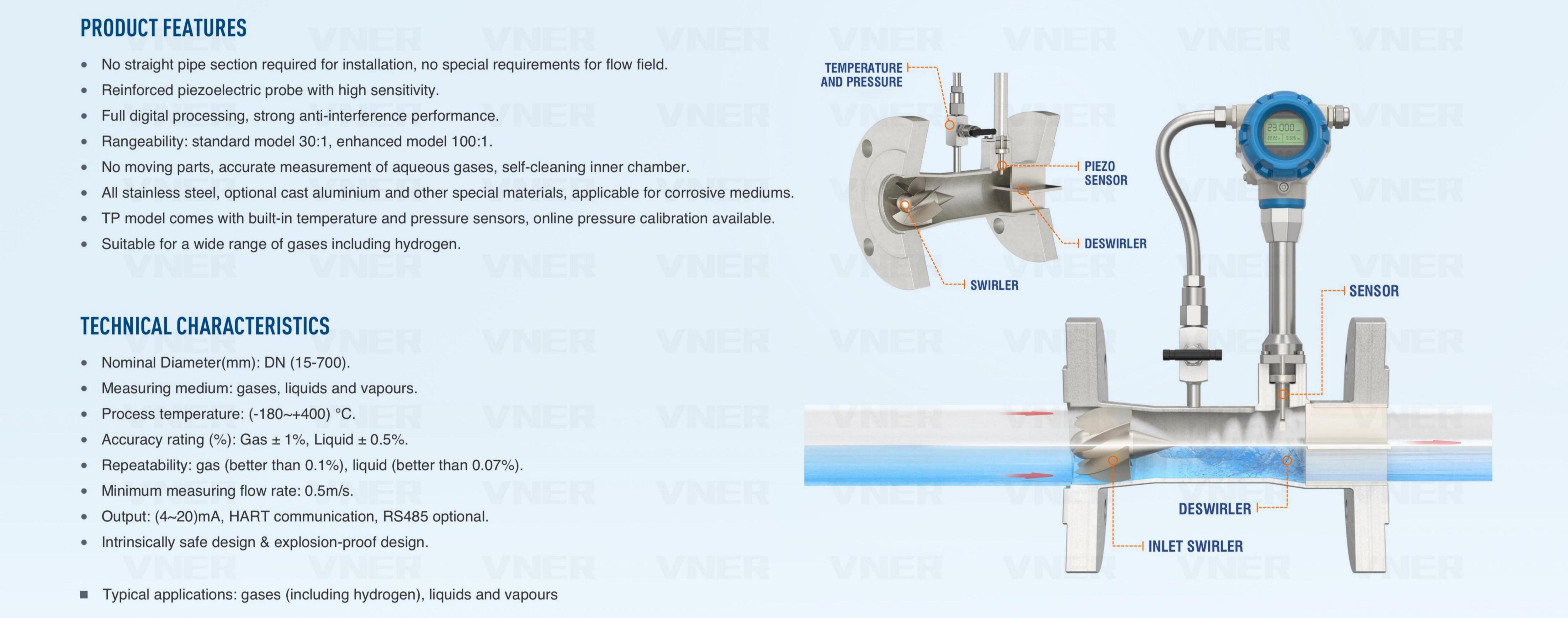

Berdasarkan desain sensor dan generator pusaran efisiensi tinggi yang sama dengan SA80T standar, SA80T-TP mengintegrasikan pengukuran suhu dan tekanan internal langsung ke badan aliran. Pengaturan tradisional sering kali memerlukan pemancar tekanan terpisah dan RTD (Detektor Suhu Resistansi) yang dipasang di bagian hilir, yang menimbulkan potensi titik kebocoran dan kerumitan kabel tambahan. Pendekatan terintegrasi dari Pengukur Aliran Pusaran memastikan bahwa suhu dan tekanan diukur tepat pada titik di mana frekuensi pusaran terdeteksi, sehingga menghasilkan penghitungan kepadatan real-time yang jauh lebih akurat.

Apa Spesifikasi Teknis Utama Seri SA80T-TP?

Untuk memahami bagaimana hal ini Pengukur Aliran Pusaran Dibandingkan dengan pendahulunya, kita dapat melihat parameter fungsional inti pada tabel berikut:

Mengapa Perhitungan Densitas Real-Time Penting untuk Jaringan Uap dan Gas?

Dalam pengukuran energi, mengukur "berapa banyak ruang yang ditempati fluida" (aliran volumetrik) seringkali kurang penting dibandingkan "berapa banyak energi atau massa yang dipindahkan". Di sinilah Pengukur Aliran Pusaran dengan kompensasi terintegrasi menjadi sangat diperlukan.

Bagaimana Konverter Memproses Input Multi-Variabel?

Unit konverter SA80T-TP adalah "otak" dari sistem. Dibutuhkan sinyal frekuensi dari sensor pusaran dan menggabungkannya dengan data dari sensor suhu dan tekanan internal. Dengan menggunakan parameter media yang telah dikonfigurasi sebelumnya—seperti sifat uap jenuh atau komposisi gas tertentu—perangkat ini menerapkan korelasi termodinamika standar untuk menghitung kepadatan sesaat fluida. Hal ini memungkinkan Pengukur Aliran Pusaran untuk memberikan keluaran aliran massa dan aliran volume standar bersamaan dengan aliran volumetrik operasi konvensional.

Bisakah SA80T-TP Menangani Uap Jenuh dan Superpanas?

Sistem steam terkenal sulit untuk dipantau karena steam dapat bertransisi antara keadaan jenuh dan super panas tergantung pada kinerja boiler dan isolasi pipa. Pengukur Aliran Pusaran SA80T-TP sangat cocok untuk lingkungan ini. Karena alat ini terus memantau suhu dan tekanan, alat ini dapat menentukan keadaan uap dan menerapkan tabel kepadatan yang benar. Untuk uap jenuh, yang suhu dan tekanannya saling terkait, pengaturan sensor ganda menyediakan pemeriksaan redundansi yang memastikan keakuratan bahkan jika salah satu parameter berfluktuasi secara tidak terduga.

Apa yang Membuat Swirl Flowmeter Ideal untuk Pengukuran Energi dan Alokasi Biaya?

Akurasi dalam "Pengukuran Energi" adalah landasan manajemen biaya industri. Ketika pabrik berbagi boiler sentral atau pabrik udara bertekanan, "Alokasi Biaya" yang tepat bergantung pada kemampuan flowmeter untuk menormalkan data.

Bagaimana Aliran Volume Standar Meningkatkan Transparansi Biaya?

Jaringan udara dan gas bertekanan sering kali mengalami penurunan tekanan pada saluran pipa yang panjang. Sebuah standar Pengukur Aliran Pusaran tanpa kompensasi akan melaporkan volume yang berbeda pada awal dan akhir pipa, meskipun tidak ada gas yang hilang. Itu SA80T-TP mengonversi semua pembacaan menjadi "Aliran Volume Standar" (misalnya, Nm³/h atau SCFM), yang mengacu pada tekanan dan suhu referensi tetap. Hal ini memastikan bahwa setiap departemen atau penyewa ditagih berdasarkan jumlah aktual molekul gas yang dikonsumsi, terlepas dari fluktuasi tekanan lokal.

Mengapa Prinsip "Presesi Vortex" Kuat?

Generator pusaran di saluran masuk Pengukur Aliran Pusaran memaksa cairan yang masuk menjadi gerakan berputar. Saat fluida memasuki bagian ekspansi, pusat pusaran melakukan presesi giroskopik. Frekuensi presesi ini berbanding lurus dengan laju aliran. Tidak seperti pengukur turbin, tidak ada bagian bergerak yang dapat aus atau rusak. Berbeda dengan pelat orifice, tidak ada tepi tajam yang dapat terkikis. Hal ini membuat SA80T-TP solusi perawatan rendah untuk uap berkecepatan tinggi dan gas industri "kotor" yang mungkin menyebabkan kegagalan sensor lain.

Bagaimana Parameter Media yang Dikonfigurasi Memastikan Keserbagunaan Aplikasi?

Fleksibilitas Seri SA80T-TP terletak pada mesin kompensasi yang digerakkan oleh perangkat lunak, yang dapat disesuaikan dengan cairan spesifik di dalam pipa.

Korelasi Termodinamika Apa yang Digunakan untuk Akurasi?

Perangkat ini menggunakan formula standar industri untuk memastikan tingkat presisi tertinggi. Baik itu tabel IAPWS-IF97 untuk air dan uap atau standar AGA/SGERG untuk gas alam, Pengukur Aliran Pusaran melakukan perhitungan rumit ini secara internal. Pengguna cukup mengonfigurasi parameter media selama commissioning, dan meteran akan menangani sisanya, tetap berada dalam batas kalibrasi sensor yang dipasang dan kondisi proses sebenarnya.

Bisakah SA80T-TP Diintegrasikan ke dalam Sistem Kontrol Proses Modern?

Di pabrik pintar modern, Swirl Flowmeter bertindak sebagai pusat data. Karena mengeluarkan aliran massa, suhu, dan tekanan, ia dapat menyediakan tiga set data melalui satu antarmuka digital (seperti sinyal HART, Modbus, atau 4-20mA). Output multi-variabel ini penting untuk loop "Kontrol Proses" yang canggih. Misalnya, dalam reaktor kimia yang memerlukan massa gas tertentu untuk suatu reaksi, SA80T-TP memberikan nilai aliran massa langsung, menghilangkan kebutuhan PLC untuk melakukan perhitungan kompensasi eksternal, sehingga mengurangi latensi sistem dan potensi kesalahan pemrograman.

Apakah SA80T-TP Menyederhanakan Pemasangan di Ruang Terbatas?

Ruang sering kali menjadi sesuatu yang mahal untuk manifold industri dan peralatan yang dipasang di skid. Desain dari Pengukur Aliran Pusaran SA80T-TP mengatasi kendala fisik ini secara langsung.

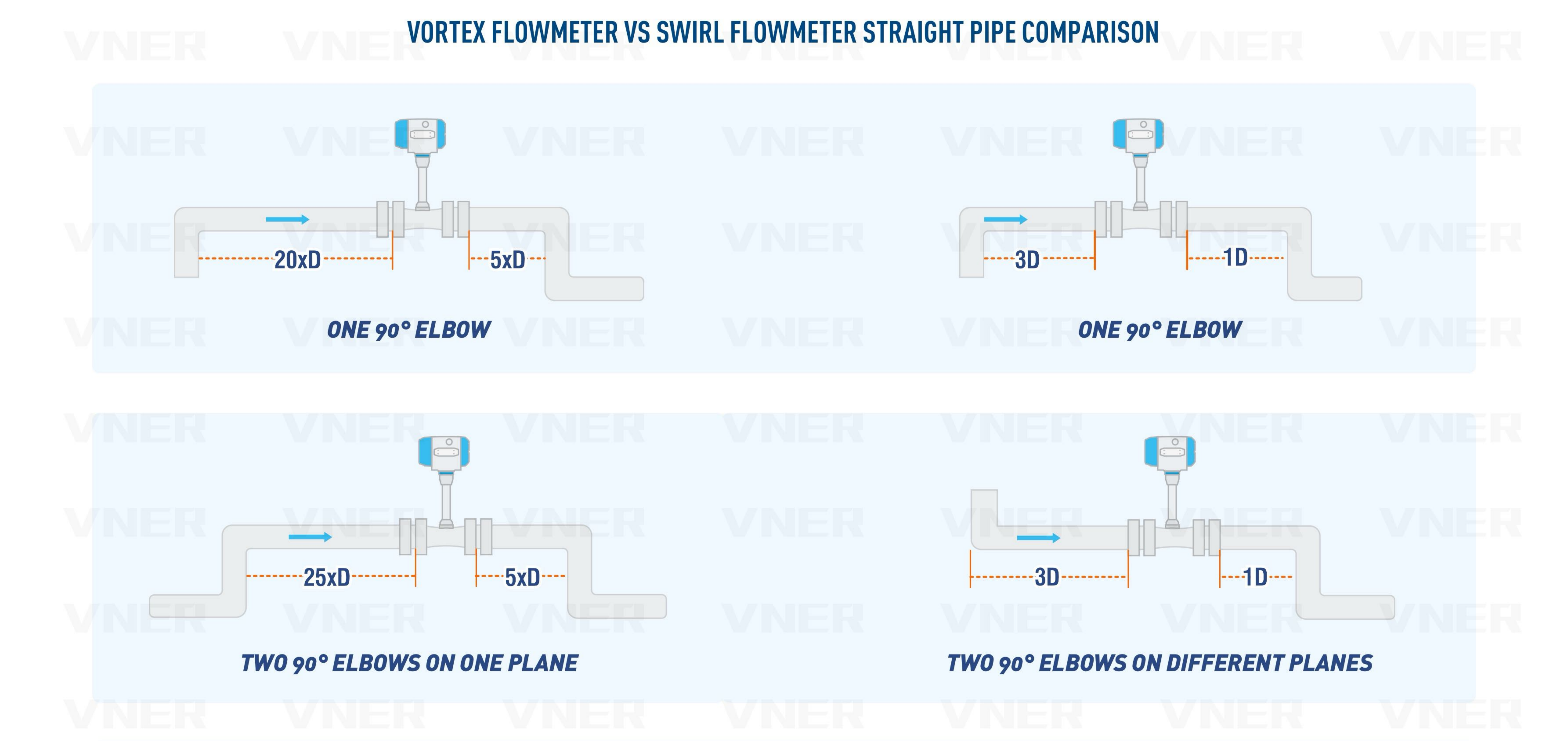

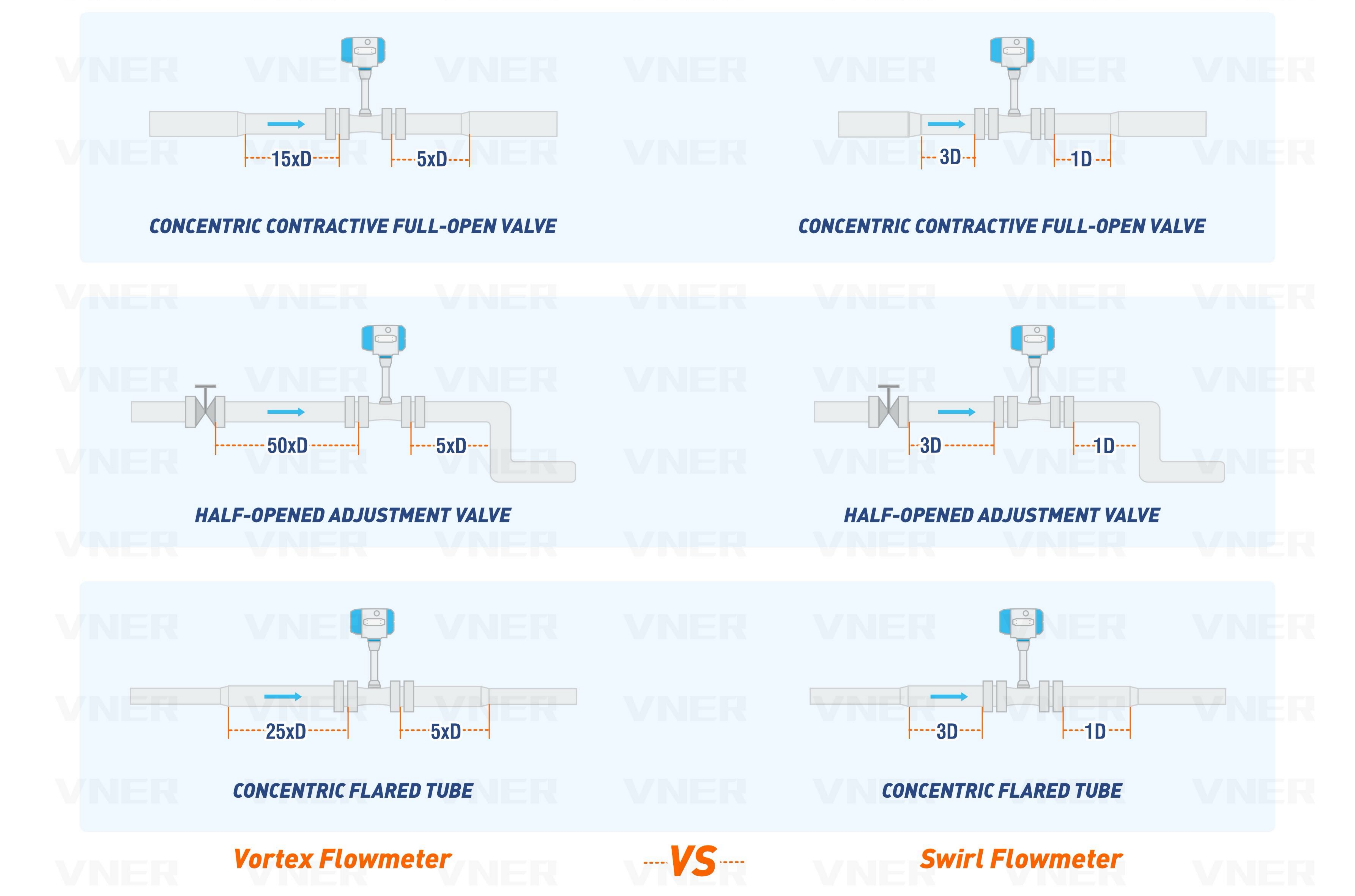

Apakah Kebutuhan Pipa Lurus Berkurang?

Dibandingkan dengan flowmeters pusaran standar, Pengukur Aliran Pusaran umumnya kurang sensitif terhadap gangguan aliran hulu karena generator pusaran secara efektif "memprofil ulang" kecepatan fluida saat memasuki meteran. Saat Anda menggabungkannya dengan sensor suhu dan tekanan terintegrasi, "jejak" titik pengukuran berkurang drastis. Tidak diperlukan bagian pipa ekstra lurus untuk mengakomodasi tekanan atau suhu yang terpisah, sehingga SA80T-TP pilihan yang sangat baik untuk dipasang pada saluran udara atau uap bertekanan yang ada di mana ruang terbatas.

Bagaimana Kompensasi Bawaan Mengurangi Total Biaya Kepemilikan?

Sedangkan harga pembelian awal a Flowmeter Swirl Kompensasi Tekanan mungkin lebih tinggi dari meteran volumetrik dasar, "Total Biaya Kepemilikan" seringkali lebih rendah. Dengan menghilangkan kebutuhan akan sensor terpisah, perangkat keras pemasangan khusus, dan kabel tambahan, total biaya pemasangan dapat dikurangi. Selain itu, peningkatan akurasi dalam keseimbangan energi dan alokasi biaya mencegah kerugian yang "tidak terlihat" dalam jaringan uap dan gas, sehingga memberikan pengembalian investasi yang cepat melalui peningkatan efisiensi.
