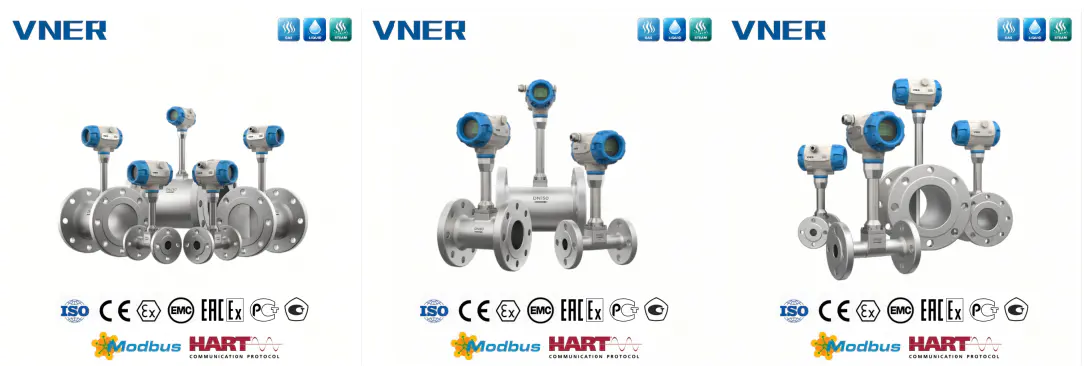

Mengapa Vortex Flowmeter Menjadi Tidak Stabil — atau Bahkan Berhenti Berfungsi — Setelah Pemasangan?

Pernahkah Anda mengalami pengukur aliran pusaran yang menunjukkan akurasi buruk, fluktuasi sinyal besar, atau bahkan kehilangan sinyal total setelah pemasangan?

Dalam banyak kasus, penyebab utama bukanlah instrumen itu sendiri, melainkan ukuran dan praktik pemasangan yang tidak tepat. Pengukur aliran pusaran sangat sensitif terhadap profil kecepatan, rezim aliran, dan konfigurasi perpipaan. Penyimpangan kecil pada detail ini dapat menyebabkan kesalahan pengukuran yang signifikan.

Artikel ini menjelaskan prinsip teknik utama di balik pengukuran yang tepat, pemilihan peredam, dan persyaratan pipa lurus, berdasarkan standar industri dan penelitian eksperimental yang terverifikasi.

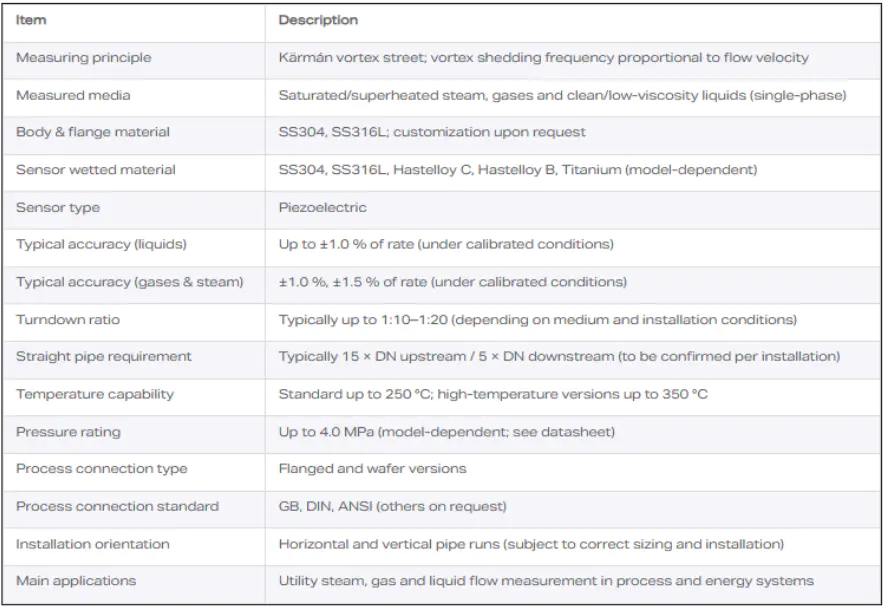

1. Ukuran Meter untuk Rasio Turndown Lebar: Mengapa Pengurangan Diameter Seringkali Diperlukan

Untuk mencapai a rasio turndown yang luas dan memastikan kekuatan sinyal yang memadai pada laju aliran rendah, hal ini merupakan praktik teknik yang umum mengurangi diameter flowmeter relatif terhadap pipa untuk meningkatkan kecepatan fluida.

Untuk flowmeter yang bergantung pada profil kecepatan —seperti:

• Pengukur aliran pusaran
• Pengukur aliran pusaran (presesi pusaran).
• Pengukur aliran elektromagnetik

pencocokan diameter ini biasanya dicapai dengan menggunakan reduksi konsentris .

Prinsip Ukuran Umum

• Di sebagian besar aplikasi, diameter nominal flowmeter harus sama dengan atau lebih kecil dari diameter pipa .
• Untuk vortex flowmeters, the calculated meter size is often satu hingga dua ukuran nominal lebih kecil daripada pipa.

Contoh

• Saluran Pipa: 8" (DN200)
• Pengukur aliran pusaran: 4" (DN100)

Dalam kasus khusus—seperti transfer tahanan minyak atau pengukuran nitrogen aliran rendah —pengurangan yang lebih besar lagi dapat diterapkan untuk memenuhi persyaratan penghentian layanan yang ekstrim.

Namun, ukuran yang terlalu besar masih menjadi masalah yang sering terjadi. Dalam beberapa proyek, pengukur aliran pusaran dipilih terlalu besar , menghasilkan:

• Kecepatan tidak mencukupi selama pengoperasian normal
• Pengoperasian di luar rentang pengukuran efektif
• Ketidakstabilan sinyal yang parah setelah commissioning

Catatan kasus:

Untuk nitrogen service with a 4" pipeline selected for start-up demand, installing a 1/2" vortex flowmeter represents an extreme reduction. Both the pipeline sizing logic and the meter selection require careful revaluation.

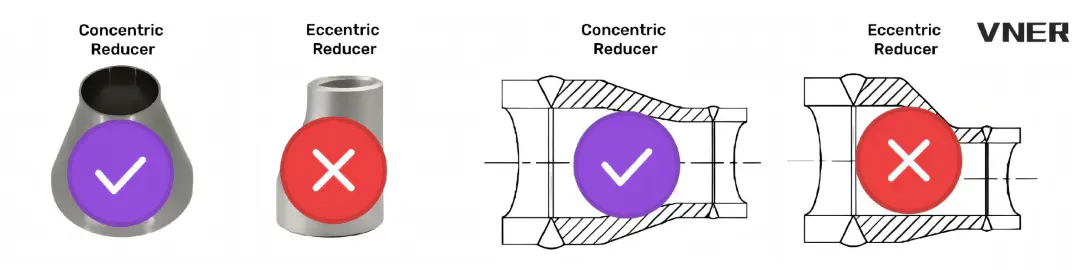

2.Pilihan Peredam: Selalu Gunakan Pereduksi Konsentris

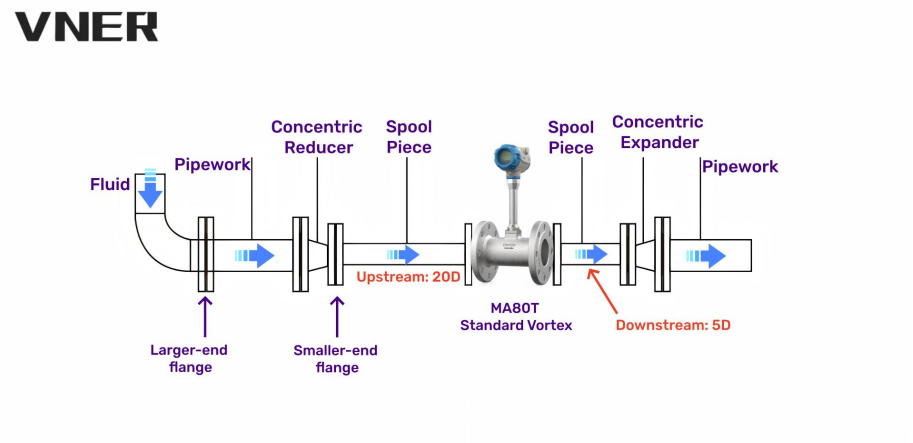

Kapan pun pengurangan atau perluasan diameter pipa diperlukan dalam instalasi flowmeter pusaran:

Pereduksi konsentris harus digunakan.

Peredam eksentrik menciptakan profil kecepatan asimetris yang secara signifikan menurunkan akurasi pengukuran pada instrumen yang sensitif terhadap kecepatan.

3. Persyaratan Pipa Lurus untuk Instalasi Diameter Kecil

Persyaratan Geometri Peredam

Untuk meminimalkan distorsi aliran:

• Itu sudut kerucut α dari peredam tidak boleh melebihi 15°
• Dalam kondisi ini, peredam dapat diperlakukan sebagai bagian dari panjang pipa lurus

Keduanya pereduksi hulu dan hilir harus merupakan pereduksi konsentris dan bertahap.

4. Persyaratan Panjang Lurus Hulu Minimum (Nilai Khas)

D = diameter pipa bagian dalam

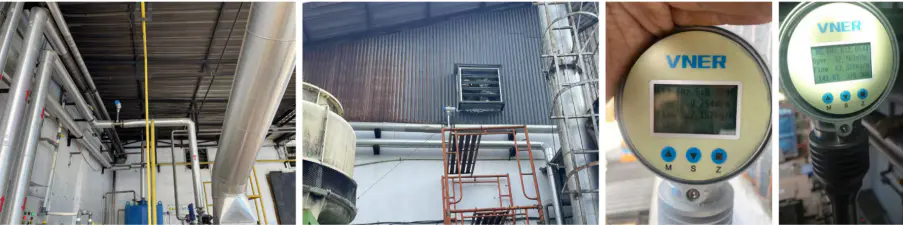

5.Kondisi Pemasangan Umum untuk Pengukur Aliran pusaran

Pengukur aliran pusaran yang dipasang dengan benar harus memenuhi ketentuan berikut:

a) Dipasang secara horizontal atau vertikal (untuk cairan: arah aliran dari bawah ke atas) dalam pipa sesuai dengan diameter nominal

b) Panjang pipa lurus hulu dan hilir yang memadai dan tidak terhalang seperti yang ditentukan

c) Penjajaran koaksial dengan pipa; gasket tidak boleh mengganggu aliran

d) Perpipaan multi-bagian harus tetap lurus dengan ketidakselarasan sumbu minimal

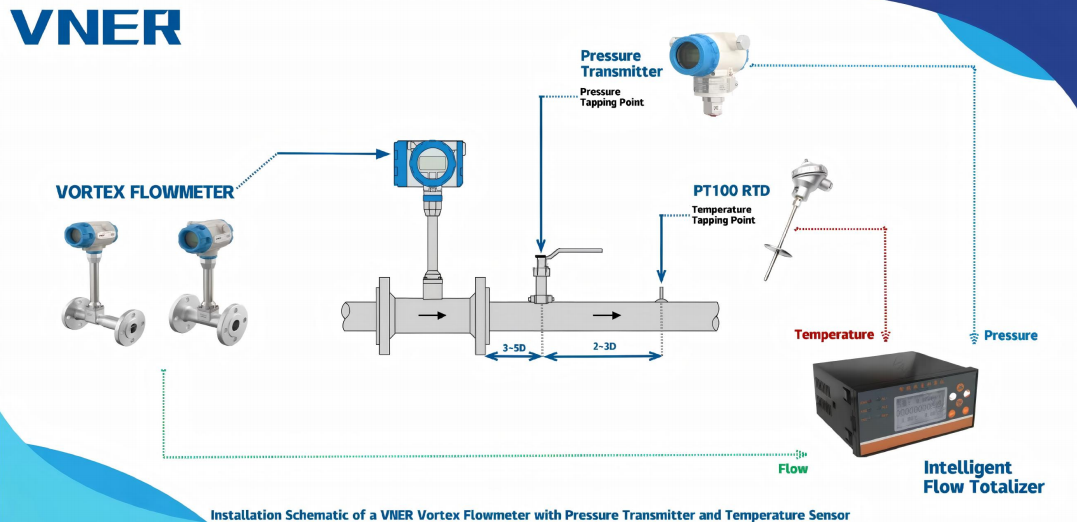

e) Pengukuran suhu:

• Lebih disukai melalui thermowell bawaan
• Jika tidak, temukan sensor 2–5D hilir

f) Pengukuran tekanan:

• Lebih disukai melalui penyadapan tekanan bawaan
• Jika tidak, temukan penyadapan 2–7D hilir

g) Tidak ada katup atau jalur pintas di dalam bagian pipa lurus

h) Tidak ada katup pengatur aliran di bagian hulu meteran

i) Jika terdapat gelembung gas atau kotoran, pasang separator atau filter hulu dari lintasan lurus

6. Panjang Pipa Lurus Khas (Pengukuran Saluran Tertutup)

7.Lokasi Katup dan Pertimbangan Aliran Dua Fasa

• Hindari katup atau bypass di dekat flowmeter
• Katup pengurang tekanan dapat menyebabkan perubahan fasa di bagian hilir
• Aliran dua fase (gas dalam cairan atau cairan dalam gas) harus dihindari
• Gunakan pemisah gas atau filter di bagian hulu jika diperlukan

8.Mengapa Peredam Eksentrik Harus Dihindari

Pengukur aliran massa Coriolis dan pengukur perpindahan positif tidak bergantung pada profil kecepatan.

Semua pengukur aliran lainnya bergantung pada profil kecepatan dan memerlukan panjang pipa lurus ke atas dan ke bawah.

Panduan industri utama:

• Persyaratan pemasangan untuk perangkat tekanan diferensial harus dipatuhi ISO 5167-1
• Untuk other flowmeters, manufacturer installation guidelines must be strictly followed
• Peredam eksentrik sangat mengganggu profil kecepatan dan tidak boleh digunakan di dekat meteran yang bergantung pada kecepatan

9. Pengaruh Pereduksi Konsentris pada Profil Kecepatan (Bukti Eksperimental)

Studi eksperimental yang dilakukan oleh Hidraulik TNO dan Delft menggunakan udara dan air menunjukkan:

• Peredam konsentris dengan rasio diameter D_meter / D_pipa ≈ 0,44 dapat mengubah profil kecepatan asimetris menjadi hampir simetris (asimetri < 2%)
• Itu downstream velocity profile resembles a profil kecepatan tipe plug (PTVP)
• Di 5D hilir , profil tetap stabil di:
  Re = 50.000–250.000 (udara)
  Re = 20.000–500.000 (air)
• Pereduksi konsentris jangan hilangkan pusaran , terutama yang disebabkan oleh pembengkokan spasial
• Perangkat de-swirl mungkin memerlukan Panjang ≥6D , tergantung pada nada pusaran

Ringkasan Temuan

• Pereduksi konsentris significantly improve velocity symmetry
• Ituy do not remove swirl
• Hanya reduksi konsentris yang memberikan manfaat ini
• Peredam eksentrik menimbulkan distorsi kecepatan yang parah

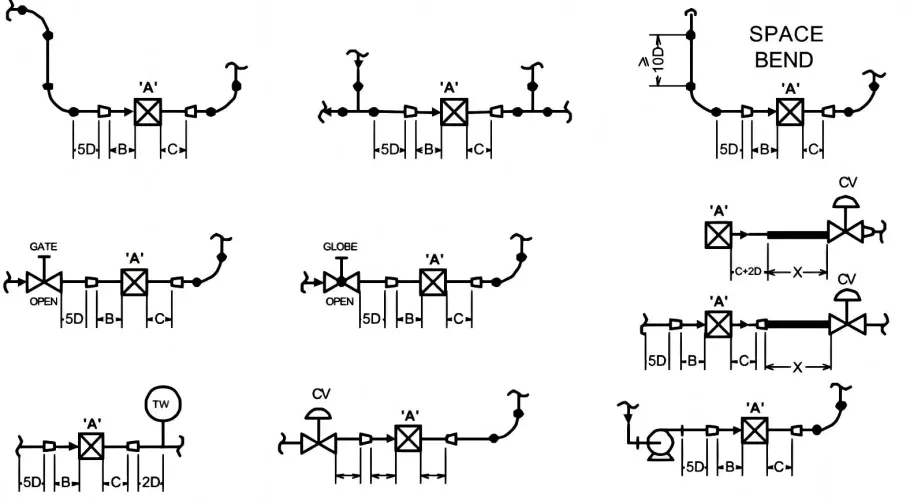

10. Persyaratan Pipa Lurus untuk Instalasi Diameter Kecil

(D_meter / D_pipa ≤ 0,7)

Takeaway Rekayasa Terakhir

Ketika pengukur aliran pusaran berkinerja buruk, penyebabnya jarang sekali adalah “kualitas instrumen”.

Lebih sering, itu adalah a masalah tingkat sistem melibatkan:

• Pemilihan diameter yang tidak tepat
• Tipe peredam salah
• Panjang pipa lurus tidak mencukupi
• Profil kecepatan terdistorsi

Correct sizing reduksi konsentris disciplined piping design adalah dasar pengukuran aliran pusaran yang stabil dan akurat.

Jika Anda mendesain bidang aliran dengan benar, instrumen akan melakukan tugasnya.
