Apa yang Menjadikan Pengukur Aliran Massa Coriolis Solusi Utama untuk Pengukuran Akurasi Tinggi di Industri Modern?

Di tengah transformasi besar Industri 4.0, presisi pengukuran fluida tidak lagi sekadar parameter teknis; ini telah menjadi metrik inti untuk mengukur efisiensi produksi otomatis dan tingkat pemantauan cerdas. Dengan filosofi desain subversifnya, the Pengukur Aliran Massa Coriolis telah sepenuhnya mematahkan belenggu pengukuran volumetrik tradisional, yang sering kali dibatasi oleh faktor lingkungan seperti suhu, tekanan, dan kepadatan fluida. Saat ini, teknologi ini dengan cepat merambah sektor manufaktur kelas atas seperti petrokimia, makanan dan obat-obatan, manufaktur semikonduktor, dan industri kelautan, sehingga menjadi "standar emas" yang diakui untuk pemantauan cairan yang kompleks. Ketika industri global beralih ke netralitas karbon dan pengurangan limbah, kemampuan untuk mengukur massa secara langsung memberikan landasan data terbaik untuk optimalisasi sumber daya dan pelacakan jejak karbon.

Apa itu Pengukur Aliran Massa Coriolis?

Pengukur aliran massa Coriolis adalah instrumen presisi canggih yang dirancang berdasarkan prinsip dinamis klasik, khususnya efek Coriolis. Dalam hal esensi fisik, ini merupakan generasi yang berbeda dari lubang tradisional, turbin, atau pengukur aliran elektromagnetik. Perangkat konvensional kebanyakan mengukur "volume" cairan, yang sangat rentan terhadap gangguan ekspansi atau kontraksi termal. Sebaliknya, meteran Coriolis mengukur "massa sebenarnya" suatu fluida—kuantitas fisik yang tetap konstan dalam kondisi pengoperasian apa pun, baik fluida tersebut berupa cairan mendidih atau gas terkompresi.

Secara internal, intinya terdiri dari satu atau dua tabung pengukur yang dijaga dalam keadaan getaran yang dikontrol secara tepat. Aktuator kecil berfrekuensi tinggi (koil penggerak) menggerakkan tabung pengukur untuk bergetar pada frekuensi alami tertentu, seperti garpu tala. Desain ini dengan cerdik memanfaatkan gaya inersia yang dihasilkan oleh partikel fluida yang bergerak dalam sistem getar, mengubah atribut abstrak massa menjadi sinyal mekanis yang dapat ditangkap. Pendekatan pengukuran langsung ini menghilangkan kebutuhan akan penghitungan kepadatan yang rumit, sehingga menyediakan "satu sumber kebenaran" bagi para insinyur proses.

Bagaimana Cara Kerja Pengukur Aliran Massa?

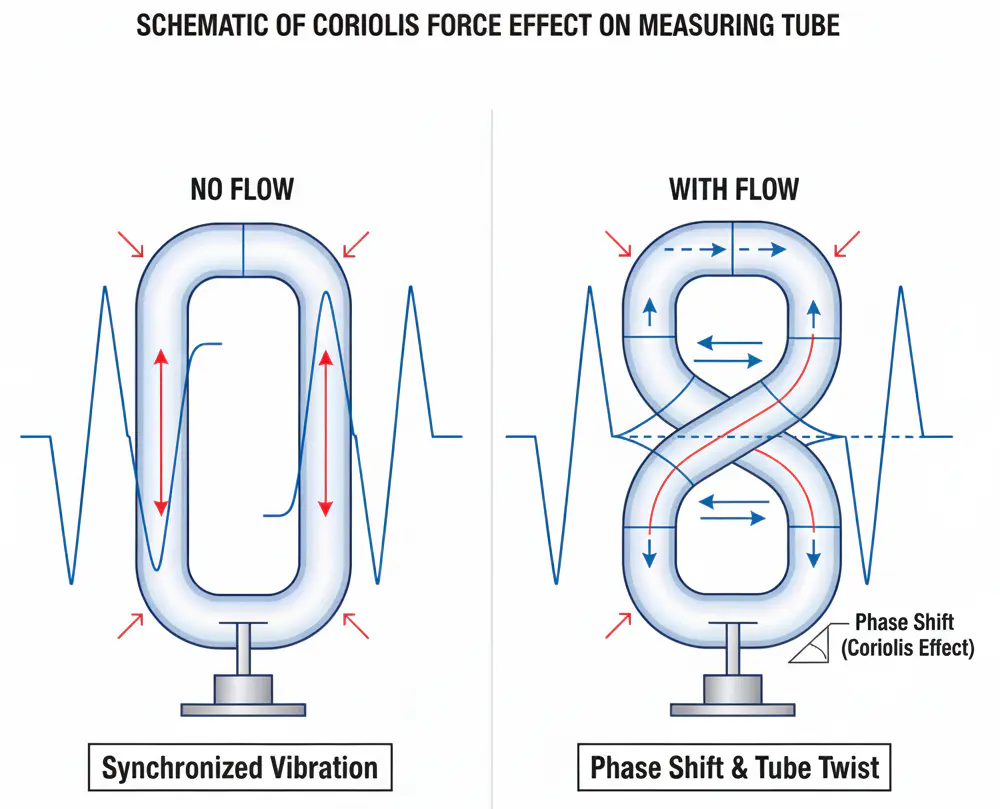

Untuk memahami secara mendalam mekanisme operasional flowmeter ini, kita perlu mengamati perilaku mekanis dinamis fluida saat memasuki tabung bergetar frekuensi tinggi. Proses ini dapat dibagi lagi menjadi empat tahap teknis inti:

Eksitasi Getaran Frekuensi Tinggi: Setelah flowmeter dimulai, aktuator menggerakkan tabung pengukur untuk menghasilkan getaran mikro pada frekuensi tinggi (biasanya 400-1000 Hz). Dalam keadaan statis (tidak ada aliran), siklus getaran seluruh tabung tersinkronisasi sempurna baik dalam ruang maupun waktu. Sensor di saluran masuk dan saluran keluar mendeteksi gelombang sinus yang identik.

Keterlibatan Kekuatan Coriolis: Ketika cairan atau gas mulai mengalir melalui tabung yang bergetar dengan kecepatan tinggi, partikel fluida yang bergerak, karena inersia, berusaha menahan getaran periodik dari tabung tersebut. Di sisi saluran masuk, fluida menolak untuk didorong menjauh dari pusat getaran; di sisi outlet, ia menolak untuk ditarik kembali. Gaya interaksi ini dalam fisika dikenal sebagai "Gaya Coriolis".

Deformasi dan Putaran Mekanis: Gaya Coriolis bekerja dalam arah yang berlawanan pada bagian saluran masuk dan saluran keluar tabung, menyebabkan tabung mengalami "puntiran" atau "deformasi" halus yang tidak terlihat dengan mata telanjang. Puntiran mekanis ini berbanding lurus dengan laju aliran massa—semakin banyak massa yang bergerak, semakin besar gayanya, dan semakin besar pula putarannya.

Konversi Pergeseran Fase dan Penguraian Data: Deformasi ini mengganggu sinkronisasi antara kedua ujung tabung. Sensor yang dipasang di ujung saluran masuk dan keluar menangkap "Pergeseran Fase" (waktu tunda) antara dua sinyal getaran. Melalui chip pemrosesan sinyal digital (DSP) berkinerja tinggi, sistem secara instan mengubah perbedaan waktu mikrodetik menjadi pembacaan aliran massa yang sangat akurat, sekaligus menghitung kepadatan dari perubahan frekuensi alami.

Apa Manfaat Signifikan dari Pengukur Aliran Coriolis?

Alasannya Pengukur aliran Coriolis telah menggantikan sistem tradisional dalam banyak skenario industri kelas atas yang berasal dari kombinasi keunggulan teknis yang hampir tanpa kompromi:

Akurasi dan Pengulangan Pengukuran yang Tak Tertandingi: Meteran Coriolis modern dapat memberikan akurasi pengukuran massa setinggi ±0,1% atau bahkan ±0,05%. Tingkat presisi ini sangat penting untuk pengalihan hak asuh, karena kesalahan 0,5% saja dapat menyebabkan kerugian jutaan dolar dalam setahun. Pengulangan yang tinggi memastikan bahwa proses manufaktur tetap konsisten dari batch ke batch.

Getaran Unggul dan Kekebalan Lingkungan: Frekuensi pengoperasian internal instrumen biasanya diatur tepat sekitar 400 Hz. Operasi frekuensi tinggi ini bertindak sebagai "filter" alami, yang memungkinkan perangkat membedakan sinyal pengukurannya sendiri dari kebisingan mekanis frekuensi rendah yang umum di lingkungan industri—seperti deru pompa besar, kompresor industri, atau mesin utama kapal. Hal ini memastikan stabilitas pembacaan yang sangat tinggi bahkan dalam kondisi pabrik yang paling "berisik".

Implementasi Rekayasa yang Disederhanakan dan Pemeliharaan Siklus Hidup Rendah:

• Tidak Ada Persyaratan Pipa Lurus: Tidak seperti pengukur turbin atau ultrasonik yang memerlukan pipa lurus berdiameter 10-20 untuk menstabilkan profil aliran, pengukur Coriolis tidak bergantung pada profil aliran. Di ruang sempit seperti anjungan lepas pantai atau kabin kapal, hal ini menghemat banyak ruang dan biaya teknik.
• Tidak Ada Bagian yang Bergerak di Aliran: Tidak ada bantalan yang aus atau rotor yang tersumbat. Hal ini menghasilkan total biaya kepemilikan (TCO) yang sangat rendah dan waktu operasional yang tinggi untuk infrastruktur penting.

"Sensor Digital" dengan Integrasi Multi-Parameter: Meteran Coriolis tunggal menyediakan "trinitas" data: Aliran Massa, Kepadatan, dan Suhu. Dengan mengintegrasikan nilai-nilai ini, meteran juga dapat menghasilkan Aliran Volume dan Konsentrasi, yang secara efektif menggantikan tiga instrumen terpisah dengan satu node digital.

Seri VNER AC, AG, dan AH: Solusi Khusus untuk Tantangan Industri

Untuk memenuhi tuntutan industri modern yang beragam dan seringkali ekstrem, VNER telah mengembangkan tiga seri khusus pengukur aliran massa Coriolis, yang masing-masing dirancang untuk lingkungan operasional dan standar peraturan tertentu.

1. Pengukur Aliran Massa Coriolis Seri AC: Unggulan untuk Aplikasi Industri Serbaguna

Itu Pengukur Aliran Massa Coriolis Seri AC mewakili puncak teknologi andalan VNER, yang dirancang untuk berfungsi sebagai "pekerja keras" serbaguna untuk pengukuran aliran massa dan kepadatan dengan presisi tinggi di berbagai sektor industri.

• Keunggulan Teknis & Integritas Sinyal : Didukung oleh platform pemancar digital penuh Seri A, ia memanfaatkan Pemrosesan Sinyal Digital (DSP) canggih untuk menangani sinyal aliran ultra-rendah dengan mudah. Yang terintegrasi MFD™ (Penggerak Multi-Frekuensi) teknologi ini memberikan stabilitas yang luar biasa bahkan dalam kondisi dua fase gas atau gas-cair yang terperangkap, yang biasanya menyebabkan kegagalan meter tradisional.

• Spesifikasi Ekstrim : Ini menawarkan akurasi aliran massa hingga ±0,05% dan dapat menahan tekanan operasi hingga 15,0MPa . Ketahanan termalnya tidak tertandingi, dengan model yang mampu beroperasi di zona kriogenik pada tingkat yang sama -196°C atau dalam cuaca yang sangat panas hingga 380°C .

• Aplikasi Utama : Ini adalah pilihan yang lebih disukai untuk takaran bahan kimia yang presisi, pencampuran hidrokarbon di kilang, dan selip injeksi bahan kimia bertekanan tinggi di lingkungan lepas pantai yang menuntut.



2. Pengukur Aliran Massa Coriolis Khusus AG CNG/LNG: Didedikasikan untuk Pengisian Bahan Bakar CNG & LNG

Itu Pengukur Aliran Massa Coriolis Khusus AG CNG/LNG adalah jalur khusus yang dirancang khusus untuk rantai nilai gas alam, dengan fokus pada tantangan unik dari pengalihan hak asuh Gas Alam Terkompresi (CNG) dan Gas Alam Cair (LNG).

• Ketahanan Tekanan Tinggi & Kriogenik : Model AG CNG015 dibuat untuk bertahan terhadap tekanan ekstrim pengisian bahan bakar kendaraan, dengan rating hingga 40,0 MPa . Sebaliknya, model LNG dioptimalkan untuk realitas kriogenik metana cair, menjaga integritas struktural -196°C untuk mencegah kebocoran dan ketidakakuratan.

• Algoritma Cerdas untuk Pengukuran Gas : Menampilkan hak milik Algoritma A-GAS™ , seri ini memberikan resolusi frekuensi ultra-tinggi untuk menghilangkan kesalahan yang biasanya disebabkan oleh kepadatan gas rendah dan kecepatan aliran tinggi. Hal ini memastikan keakuratan pengisian bahan bakar batch bersertifikat ±0,50% .

• Aplikasi Utama : Penting untuk dispenser CNG di stasiun ritel, bunkering kapal LNG skala besar, dan pembongkaran trailer di stasiun satelit pipa virtual.



3. Pengukur Aliran Massa Coriolis Higienis AH: Standar Proses Higienis dan Aseptik

Itu AH Hygienic Pengukur Aliran Massa Coriolis didedikasikan untuk dunia sanitasi, yang mengutamakan kebersihan dan presisi. Ini disesuaikan untuk industri makanan, minuman, susu, dan farmasi.

• Rekayasa Aseptik : Sensor ini dilengkapi jalur aliran bebas zona mati yang dapat menguras sendiri sehingga menghilangkan risiko pertumbuhan bakteri. Bagian yang dibasahi dipoles sesuai standar Ra 0,8 mikron , dengan polesan tinggi Ra 0,38 mikron pilihan untuk cairan farmasi yang paling sensitif. Itu sepenuhnya Mampu CIP/SIP , artinya dapat menjalani siklus sterilisasi suhu tinggi berulang kali tanpa akurasi yang menyimpang.

• Integritas Material & Kepatuhan : Semua komponen yang dibasahi dibuat dari SS316/SS316L dan sepenuhnya memenuhi persyaratan ASME BPE dan standar sanitasi global lainnya, yang memastikan tingkat keamanan produk tertinggi.

• Aplikasi Utama : Penting untuk standardisasi lemak dalam pemrosesan susu, takaran bahan yang tepat di tempat pembuatan bir, dan persiapan buffer dalam produksi farmasi yang memerlukan catatan batch yang dapat dilacak.



Tabel Perbandingan Teknologi Pengukuran Aliran Arus Utama

Cairan Apa yang Dapat Diukur oleh Coriolis Meter?

Itu Coriolis flowmeter is hailed by the industry as a "universal player." Its robust adaptability means that as long as the material of the measuring tube—ranging from 316L Stainless Steel to Hastelloy C22 or Titanium—is compatible with the corrosiveness of the medium, it can handle almost all conditions:

Penanganan Cairan yang Sangat Kompleks: Ia unggul dalam mengukur polimer dengan viskositas tinggi yang dapat menggunakan meteran turbin, menambang bubur dengan karakteristik fluida non-Newtonian, dan suspensi abrasif. Di sektor farmasi, desain "saluran penuh" mendukung Clean-in-Place (CIP) dan Sterilization-in-Place (SIP), sehingga memastikan tidak ada kontaminasi silang antar batch.

Pengukuran Gas Industri Presisi Tinggi: Gas sangat mudah dikompresi, sehingga pengukuran volumetrik menjadi sebuah mimpi buruk. Meteran Coriolis mengabaikan fluktuasi tekanan dan mengukur molekul gas secara langsung. Hal ini menjadikannya pilihan utama untuk transfer tahanan gas alam bertekanan tinggi, stasiun pengisian bahan bakar hidrogen, dan distribusi gas murni industri.

Tantangan dan Batasan Aliran Dua Fase: Secara historis, "aliran siput" atau masuknya gas yang tinggi menyebabkan meteran Coriolis terhenti. Namun, meteran generasi berikutnya menggunakan "Penggerak Multi-Frekuensi" dan algoritma DSP canggih untuk mempertahankan getaran bahkan ketika fluida merupakan campuran minyak, air, dan gas yang berantakan. Hal ini merupakan terobosan bagi industri minyak dan gas, khususnya dalam pemantauan kepala sumur dimana peralatan separator terlalu mahal untuk dipasang.

Pertanyaan yang Sering Diajukan tentang Pengukur Aliran Coriolis

1: Mengapa meteran Coriolis lebih mahal dibandingkan jenis lainnya? A1: Biaya awal lebih tinggi karena pembuatan tabung getar yang rumit dan peralatan elektronik canggih yang diperlukan untuk pemrosesan sinyal mikrodetik. Namun, jika Anda mempertimbangkan kurangnya perpipaan lurus, penghapusan pemancar suhu/tekanan, dan desain tanpa pemeliharaan, "Total Biaya Kepemilikan" seringkali lebih rendah dalam periode 5 tahun.

2: Apakah orientasi meteran penting selama pemasangan? A2: Ya. Untuk aplikasi cairan, posisi "tube down" lebih disukai untuk mencegah gelembung udara terperangkap. Untuk aplikasi gas, "tube-up" adalah cara terbaik untuk mengalirkan uap air yang terkondensasi. Pemasangan di samping digunakan untuk bubur yang dapat dikeringkan sendiri.

3: Dapatkah meteran Coriolis rusak karena udara di saluran? A3: Secara umum, tidak. Meskipun udara dapat menyebabkan "kesalahan pengukuran" atau "kebisingan" sementara pada sinyal, udara tidak merusak meteran secara mekanis. Elektronik dirancang untuk memulihkan sinyal segera setelah aliran cairan kembali normal.

4: Apakah ada batas viskositas maksimum untuk meteran ini? A4: Tidak ada batasan teoritis mengenai fisika efek Coriolis. Namun dalam praktiknya, batas tersebut ditentukan oleh penurunan tekanan. Cairan yang sangat kental memerlukan tekanan pompa yang lebih besar untuk bergerak melalui tabung melengkung meteran.

5: Seberapa sering saya perlu mengkalibrasi ulang meteran Coriolis? A5: Karena tidak ada bagian bergerak yang aus, "titik nol" sangatlah stabil. Banyak industri hanya melakukan kalibrasi ulang setiap 2 hingga 5 tahun, atau kapan pun diperlukan peraturan. Jika meteran tidak mengalami korosi atau erosi yang ekstrim, faktor kalibrasinya akan tetap konstan.

Sebagai solusi utama untuk pengukuran akurasi tinggi dalam industri modern, penerapannya secara luas Coriolis Mass Flowmeter menandai lompatan total dari "era pengukuran volumetrik kasar" ke "era pengendalian massa yang tepat". Dengan menyediakan sumber data tunggal, andal, dan multi-parameter, hal ini memberdayakan para insinyur untuk mengoptimalkan proses mereka dengan rincian yang belum pernah terjadi sebelumnya. Baik itu memastikan profil rasa yang tepat dari minuman ringan atau mengelola transfer hak asuh jutaan galon LNG, meteran Coriolis berdiri sebagai penjaga paling andal di dunia dinamika fluida. Dengan teknologi penginderaan dan daya komputasi yang terus diulang, perangkat cerdas ini tidak diragukan lagi akan memainkan peran yang tak tergantikan dalam pabrik ramah lingkungan dan transisi energi global di masa depan.
