Sembilan Kesalahan Instalasi Tersembunyi yang Mengganggu Akurasi Aliran

Pernahkah Anda Menghadapi Pembacaan yang Tidak Akurat, Perawatan yang Sulit, atau Kegagalan Total Selama Pemasangan Flowmeter?

Dalam kebanyakan kasus, masalahnya bukan terletak pada instrumen itu sendiri, melainkan pada detail pemasangan yang sering diabaikan.
Saluran pipa lurus yang tidak memadai untuk pengukur aliran elektromagnetik, posisi filter yang salah untuk pengukur luas variabel, atau keran tekanan yang dipasang ke bawah pada pengukur aliran baji--semua kesalahan kecil ini dapat menyebabkan kegagalan fungsi sistem yang signifikan.
Artikel ini merangkum sembilan masalah instalasi di tempat yang paling umum ditemukan dalam aplikasi flowmeter, membantu Anda menghindari kendala ini langsung dari sumbernya.

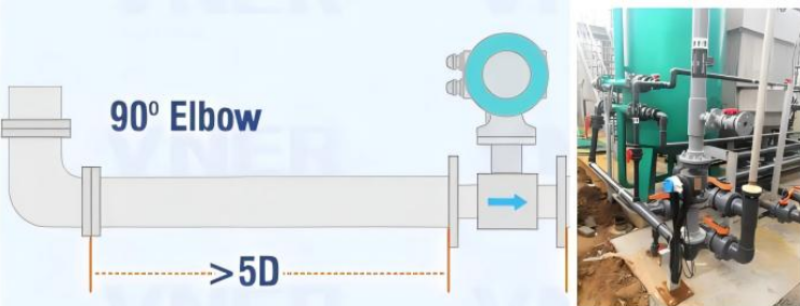

01. Posisi Pemasangan Tidak Tepat atau Panjang Pipa Lurus Tidak Memadai (Pengukur Aliran Elektromagnetik)

• Untuk memastikan pengukuran yang akurat, flowmeter harus selalu beroperasi dalam kondisi pipa penuh.

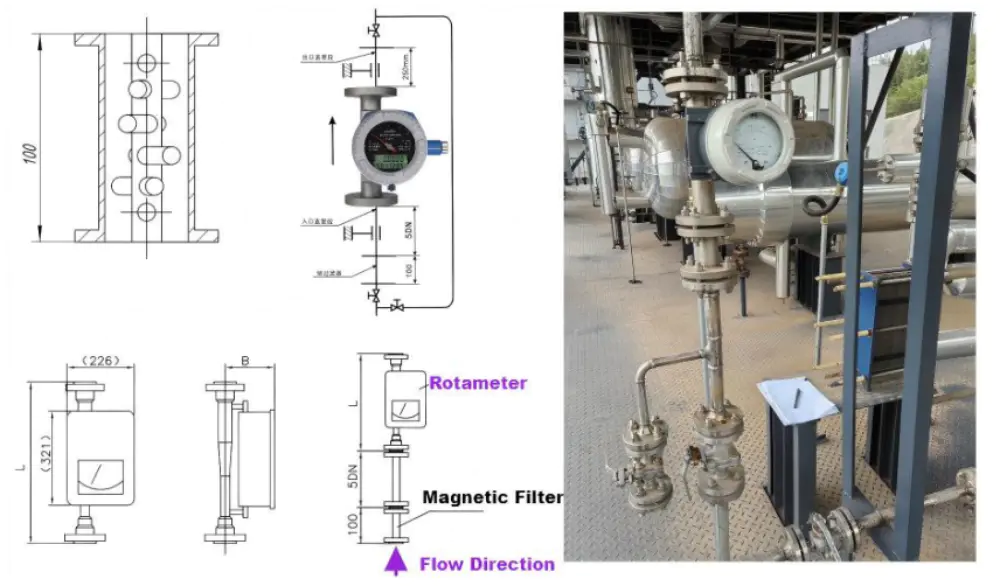

02. Pemasangan Filter Magnetik (Variable Area Flowmeter) yang Salah

• Aliran lurus saluran masuk harus diukur di bagian hilir filter magnet, bukan sebelumnya.

03.Pemasangan Wedge Flowmeter yang Salah

• Memasang flensa penyadapan tekanan menghadap ke bawah atau terlalu dekat dengan platform tidak memberikan ruang untuk pemeliharaan dan menyebabkan penumpukan sedimen di lubang tekanan, yang menyebabkan kesalahan pengukuran. Selalu pastikan orientasi dan izin perawatan yang tepat.

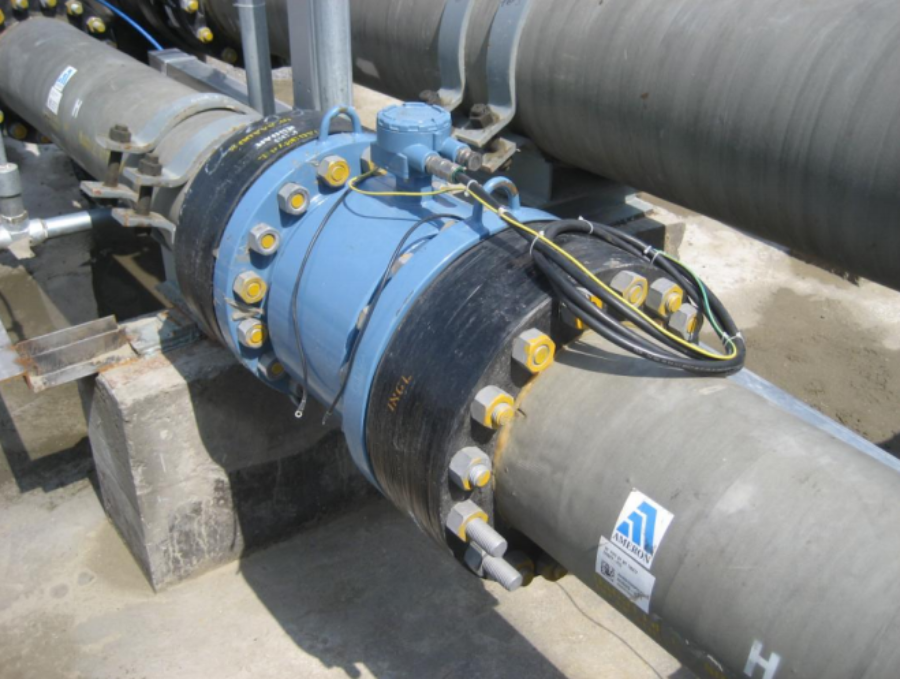

04. Cincin Pembumian yang Diperlukan untuk Pipa Non-Logam (Pengukur Aliran Elektromagnetik)

• Pengukur aliran elektromagnetik harus dibumikan dengan benar.
• Untuk pipa logam, elektroda grounding internal dapat digunakan.
• Untuk pipa logam non-logam atau berlapis, cincin pembumian diperlukan untuk memastikan referensi sinyal stabil.

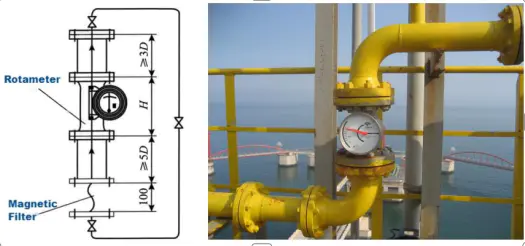

05. Persyaratan Jalan Lurus Hulu dan Hilir (Pengukur Aliran Area Variabel)

• Pipa saluran masuk dan saluran keluar harus sesuai dengan ukuran lubang meteran.
• Jika ruang pemasangan memungkinkan, pertahankan setidaknya panjang pipa lurus 5D di hulu dan 3D di hilir.
• Catatan: Beberapa produsen mungkin menyatakan tidak ada persyaratan langsung. tetapi panjang yang cukup masih direkomendasikan
  akurasi optimal.

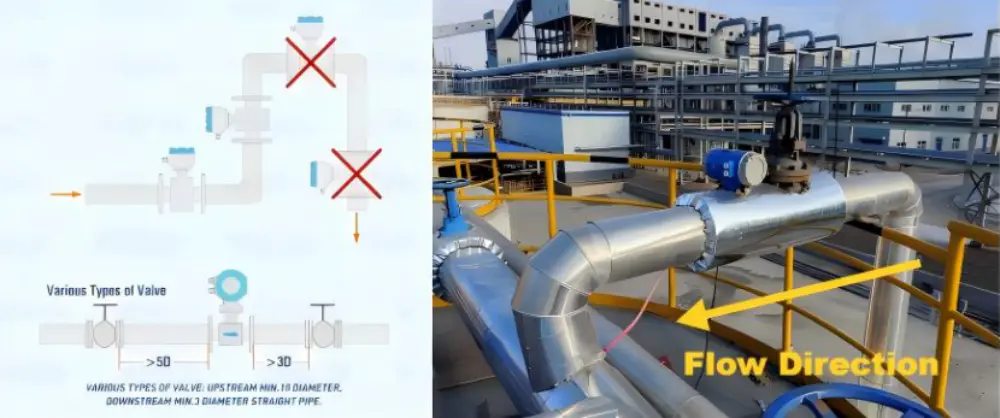

06. Persyaratan Jalan Lurus Hulu dan Hilir (Pengukur Aliran Elektromagnetik)

• Hindari memasang flowmeter di dekat elemen yang mengganggu aliran seperti katup, siku, atau jalur bypass.
• Kapanpun memungkinkan, pastikan setidaknya 10D jalur lurus di hulu dan 5D di hilir (“aturan 10D-5D”).
• Minimal, pertahankan 5D upstream dan 3D downstream untuk mencapai pembacaan yang stabil dan akurat.

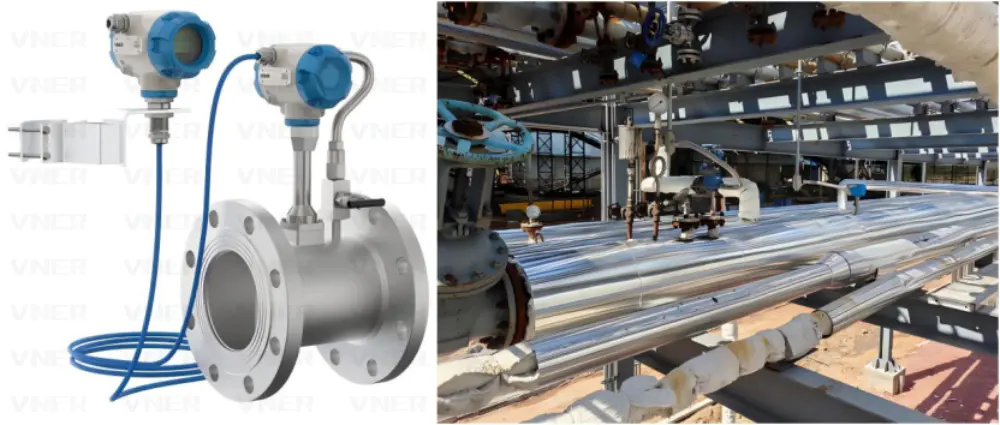

07. Pengukur Aliran Vortex Tipe Jarak Jauh Direkomendasikan untuk Pengukuran Uap

• Untuk pengukuran uap dan pemasangan rak pipa, disarankan menggunakan pengukur aliran pusaran jarak jauh (tipe terpisah). Konfigurasi ini memungkinkan pembacaan jarak jauh dan pengaturan parameter, menjauhkan pemancar dari zona suhu tinggi (>250 °C) dan membuatnya cocok untuk lokasi yang tinggi atau tidak dapat diakses.
• Kabel jarak jauh harus berupa kabel berpelindung dua inti, yang disediakan oleh pabrikan, dengan panjang standar 5 m (dapat disesuaikan hingga 20 m).

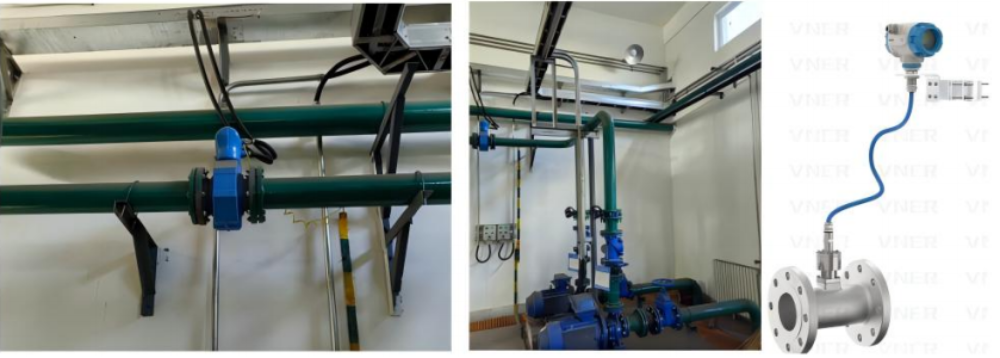

08. Gunakan Instrumen Tipe Jarak Jauh untuk Instalasi yang Sulit Dijangkau

• Untuk pemasangan yang terletak di ketinggian, di parit, atau di sepanjang rak pipa, di mana pengamatan atau penyesuaian di lokasi sulit dilakukan, instrumen tipe jarak jauh sangat disarankan untuk pengoperasian yang lebih aman dan nyaman.

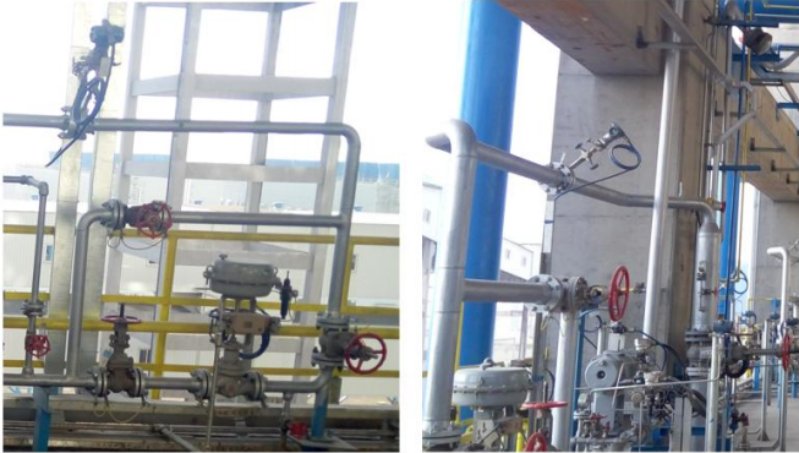

09.Posisi Pemasangan Pemancar Tekanan Diferensial (Orifice Flowmeter)

• Tergantung pada tata letak pemasangan, pemancar tekanan diferensial harus dipasang di permukaan tanah atau pada platform yang dapat diakses untuk memudahkan kalibrasi dan pemeliharaan.

• Sembilan contoh ini menyoroti kesalahan instalasi paling umum yang ditemukan dalam aplikasi pengukuran aliran. Dengan memahami dan menangani detail ini selama penyiapan, Anda dapat meningkatkan keandalan, mengurangi waktu henti, dan memastikan akurasi pengukuran jangka panjang.
