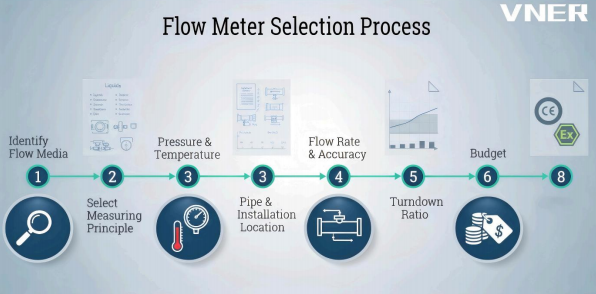

Proses Seleksi Flowmeter: Dari Aplikasi hingga Pencocokan Sempurna

Memilih pengukur aliran yang tepat bukan hanya tentang memilih alat ukur — ini tentang memastikan kedanalan proses, akurasi pengukuran, dan efisiensi operasional jangka panjang.

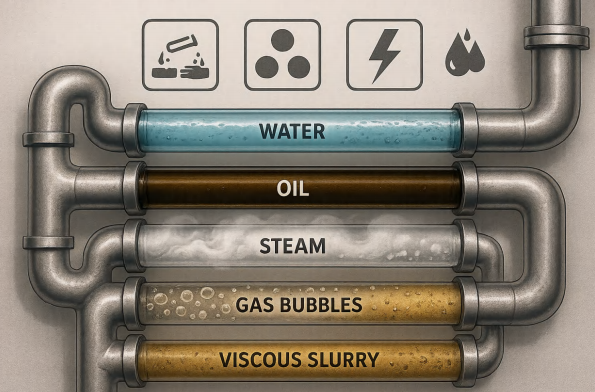

1.Identifikasi Media Aliran

Memahami media proses adalah dasar dari setiap seleksi.

Tentukan apakah sedang alirannya adalah:

• Cair , Gas , atau Uap
• Katauosif , Konduktif , atau Non-konduktif
• Multifase (padatan cair/gas) atau fase tunggal
• Kental , bersih , atau mengdanung padatan tersuspensi

Mengetahui karakteristik ini secara langsung mempengaruhi prinsip pengukuran mana yang layak dilakukan.

Misalnya, electromagnetic meter membutuhkan cairan konduktif, sedangkan Coriolis meter bekerja paling baik dengan cairan satu fase yang bersih.

2.Pilih Prinsip Pengukuran

Setelah media ditentukan, pilih teknologi pengukuran yang paling sesuai:

• Pengukur Aliran Elektromagnetik (EMF) – Untuk cairan konduktif, air, bahan kimia, bubur.
• Pengukur Aliran Pusaran – Untuk steam, gas, dan cairan dengan profil aliran stabil.
• Pengukur Aliran Massa Coriolis – Untuk pengukuran aliran massa dan massa jenis yang tepat dalam cairan atau gas.
• Pengukur Aliran Ultrasonik – Untuk pipa besar atau instalasi non-invasif.
• Thermal Mass Flowmeter – Untuk gas bersih.
• Flowmeter Mekanis (Turbin, Perpindahan Positif) – Untuk aplikasi sederhana dan berbiaya rendah.

Masing-masing prinsip mempunyai keunggulan tersendiri akurasi , biaya , kompleksitas instalasi , dan pemeliharaan . Kecocokan yang tepat memastikan pengoperasian jangka panjang yang danal.

3.Tentukan Tekanan & Suhu Operasional

Tekanan dan suhu proses menentukan:

• Bahan sensor (baja tahan karat, Hastelloy, lapisan PTFE, dll.)
• Pemilihan penyegelan dan paking
• Peringkat tubuh flowmeter (Kelas PN/ANSI)
• Persyaratan kompensasi suhu

Selalu pastikan peringkat tekanan dan suhu instrumen yang dipilih melebihi kondisi pengoperasian maksimum sistem, dengan mematuhi margin keselamatan PED or ASME stdanar.

4. Menilai Kondisi Pipa & Pemasangan

Flowmeters bekerja paling baik bila dipasang dengan benar. Parameter utama meliputi:

• Ukuran & Orientasi Pipa (horizontal, vertikal, pipa penuh)
• Jalur Lurus Hulu dan Hilir untuk memastikan profil aliran yang stabil
• Lokasi relatif terhadap katup, pompa, atau siku untuk meminimalkan turbulensi
• Ruang Pemasangan & Aksesibilitas untuk pengkabelan, kalibrasi, dan pemeliharaan
• Catu Daya (AC/DC) dan Opsi Keluaran Sinyal (4–20 mA, Pulsa, Modbus, HART, dll.)
• Perlindungan Masuknya (IP65, IP67, IP68)
• Klasifikasi Area Berbahaya (Ex ia, Ex d, dll.)

Tata letak instalasi yang terencana dengan baik mencegah kesalahan pengukuran yang disebabkan oleh kondisi aliran yang buruk atau gangguan listrik.

5.Tentukan Rentang Aliran & Persyaratan Akurasi

Mendefinisikan laju aliran operasi and required accuracy sangat penting.

Tentukan:

• Laju Aliran Minimum, Normal, dan Maksimum
• Kisaran fluktuasi proses yang diharapkan
• Akurasi atau kemampuan pengulangan yang diperlukan (misalnya, ±0,1%, ±0,2%, ±0,5% ±1,0%)

Ukuran meteran yang benar memastikan aliran tetap optimal rentang pengukuran (zona stabilitas bilangan Reynolds) , menghindari ketidakakuratan aliran rendah atau saturasi yang melebihi rentang.

6. Evaluasi Rasio Turndown & Kehilangan Tekanan

• Rasio Penurunan menjelaskan fleksibilitas rentang pengukuran (misalnya, 1:10, 1:20).
  Rasio turndown yang lebih tinggi menawarkan kemampuan beradaptasi yang lebih baik terhadap berbagai kondisi aliran.
• Kehilangan Tekanan harus diminimalkan untuk menghindari inefisiensi proses.
  Teknologi tertentu seperti Coriolis and pusaran dapat menyebabkan penurunan tekanan — selalu periksa apakah proses dapat menoleransinya.

7. Pertimbangan Anggaran & Siklus Hidup

Meskipun biaya instrumen awal penting, untuktal biaya kepemilikan (TCO) should be considered:

• Harga pembelian vs. akurasi dan keandalan
• Frekuensi kalibrasi dan pemeliharaan
• Ketersediaan suku cadang
• Konsumsi daya dan biaya downtime

Untuk proyek skala besar, penyeimbangan kinerja , umur panjang , dan anggaran memastikan nilai ekonomi sepanjang siklus hidup produk.

8. Persyaratan Sertifikasi & Kepatuhan

Pengukur aliran harus mematuhi standar dan peraturan internasional yang relevan, bergantung pada aplikasi dan tujuan ekspor:

• Keamanan & Tahan Ledakan: IECEx, ATEX, UL
• Kepatuhan Listrik: CE-EMC, CE-LVD
• Peralatan Tekanan: CE-PED, ASME
• Makanan & Farmasi: FDA, 3A, EHEDG
• Metrologi Perdagangan & Hukum: MID (Petunjuk Alat Ukur)

Sertifikasi yang tepat menjamin bahwa instrumen tersebut memenuhi standar keselamatan dan kinerja global.

Kesimpulan

Proses seleksi yang sistematis memastikan tidak hanya kompatibilitas teknis tetapi juga stabilitas jangka panjang dan kepatuhan terhadap peraturan.

Dengan memahami medium , prinsip pengukuran , kondisi instalasi , dan kebutuhan sertifikasi , para insinyur dan spesialis pengadaan dapat mencapai hasil yang optimal — meminimalkan risiko dan memaksimalkan efisiensi.

Di Teknologi Elektronik VNER LTD , kami menggabungkan pengalaman lapangan selama puluhan tahun dengan teknologi pengukuran aliran canggih untuk membantu mitra kami memilih solusi yang paling sesuai untuk aplikasi mereka — mulai dari pengolahan air and petrokimia tanaman to minyak & gas and polysilicon industries.

Ditulis oleh Shawn Cao

Direktur, Departemen Perdagangan Internasional

Teknologi Elektronik VNER LTD
