Pemilihan Flowmeter Elektromagnetik: Panduan yang Terbukti di Lapangan (Pelapis, Elektroda, Konduktivitas)

Untuk siapa ini

Insinyur pabrik, perancang proses, tim pemeliharaan, dan pembeli teknis yang membutuhkan cara cepat dan danal untuk menentukan magmeter yang tepat untuk kondisi dunia nyata.

1) Apa Itu Magmeter (dan Bukan)

Pengukur aliran elektromagnetik mengukur konduktif cairan dengan tidak ada elemen pelambatan and tidak ada bagian yang bergerak . Mereka unggul dalam layanan abrasif dan katauosif dan mendominasi air & air limbah kota, transfer bahan kimia, bubur pertambangan, dan proses higienis (makanan & minuman, farmasi).

• Kekuatan: kehilangan tekanan yang dapat diabaikan, rentang DN yang luas, akurasi yang stabil, opsi bahan kimia/abrasi yang sangat baik.
• Batasan: memerlukan konduktivitas minimum; tidak untuk hidrokarbon/air ultra murni kecuali menggunakan desain dengan konduktivitas rendah.

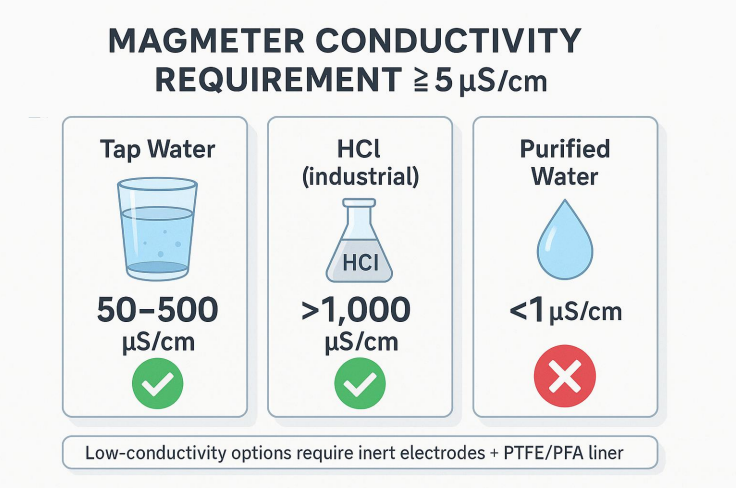

Ambang Konduktivitas (μS/cm)

Magmeter standar membutuhkan ≥ 5 S/cm . Referensi umum: Air keran: 50–500, HCl (industri): >1.000, Air murni: <1 → tidak cocok.

Kasus garis batas dapat digunakan elektroda inert (Pt‑Ir/Hastelloy C) dengan liner adsorpsi rendah (PTFE/PFA) ; konfirmasi dengan produsennya.

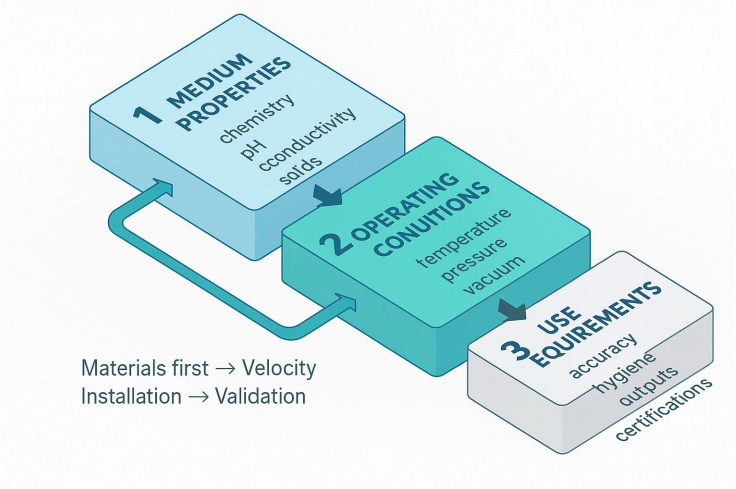

2) Model Seleksi 3D

Seleksi bukanlah parameter tunggal. Gunakan a keputusan 3 dimensi:

Properti Sedang → Kondisi Pengoperasian → Persyaratan Penggunaan

Sebagian besar kegagalan (serangan liner, kegagalan elektroda, kesalahan besar) disebabkan oleh data media yang tidak lengkap atau material yang tidak cocok.

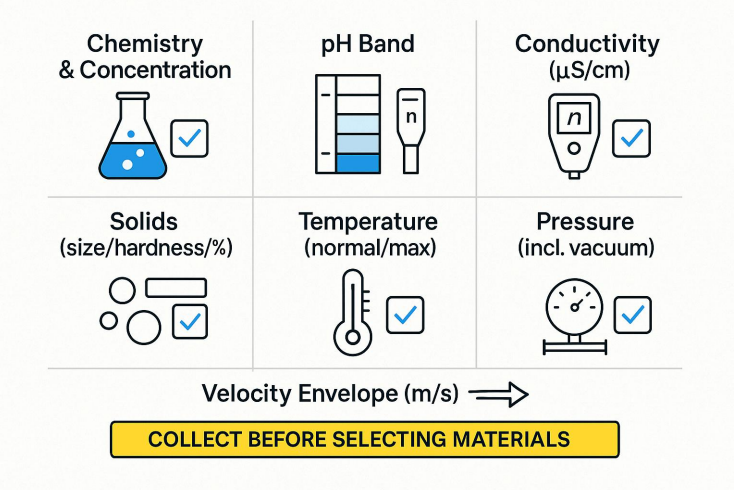

3) Langkah 1 — Bangun Profil Menengah (Data yang Tidak Dapat Dinegosiasikan)

Kumpulkan ini sebelum memilih bahan:

• Kimia & konsentrasi: termasuk ion jejak (F⁻/Cl⁻) dan oksidator.
• pita pH: asam kuat (<2), asam lemah (2–6), netral (6–8), alkali lemah (8–12), alkali kuat (>12).
• Konduktivitas: konfirmasi ≥ 5 S/cm kecuali menggunakan opsi konduktivitas rendah.
• Padat: ukuran / kekerasan / volume%. Kuarsa atau ≥1 mm → pelapis tahan abrasi.
• Suhu: normal dan ekstrem (CIP/SIP, lari di bawah sinar matahari).
• Tekanan: positif dan vakum (liner bisa runtuh jika tidak diberi rating).
• Amplop kecepatan: rencana untuk 1–3 m/s (layanan bersih). deposit <0,5 m3/s; erosi/kebisingan >5 m/s (layanan abrasif sering kali 2–4 m/s).

4) Langkah 2 — Pilih kapal (Korosi & Suhu Terlebih Dahulu)

Prioritas: Ketahanan korosi → Suhu → Abrasi → Tekanan.

Siklus vakum & termal

Tentukan diberi nilai vakum liner jika tekanan sub‑atmosfer memungkinkan. Untuk ΔT/ΔT·h yang besar, pastikan kompatibilitas CTE liner/elektroda dan hormati produknya Kurva peringkat T – P.

5) Langkah 3 — Cocokkan Elektroda dengan Kimia (dan Liner)

Isyarat cepat

• Pemutih (NaOCl) → PTFE/PFA Hastelloy C / titanium.
• HCl tanpa F⁻ → PTFE/PFA Tantalum / Hastelloy C.
• HCl dengan F⁻ → PTFE/PFA Hastelloy C / Pt‑Ir (hindari Ta).
• NaOH panas/kuat → PTFE/PFA Hastelloy C (316L hanya untuk kaustik ringan/dingin).
• Bubur abrasif → Poliuretan/Keramik elektroda pelapis yang kuat; ukuran untuk 2–4 m/s .

6) Ukuran untuk Kecepatan (bukan untuk Penurunan Tekanan)

Magmeter menambah kehilangan head yang dapat diabaikan. Ukur meterannya jadi kecepatan operasi normal mendarat di pita target.

• Cairan bersih: 1–3m/s (tenang, stabil, tingkat fouling rendah).
• Kasar: 2–4 m/s untuk membersihkan diri; tutup puncak untuk membatasi erosi.
• Konduktivitas rendah: kecepatan yang sedikit lebih tinggi dapat meningkatkan SNR.
• Arus sangat rendah: pertimbangkan perampingan (peredam) untuk mencapai kecepatan target.

Contoh ukuran satu menit

Diberikan 20m³/jam dalam DN50 (ID ≈ 52.5mm):

Luas A = π·(0,0525²)/4 ≈ 0,00217m² → v = Q/A = 20/3600 / 0,00217 ≈ 2,56 m/s → dalam pita abrasif; untuk layanan bersih, pertimbangkan DN65.

7) Instal untuk Kualitas Sinyal

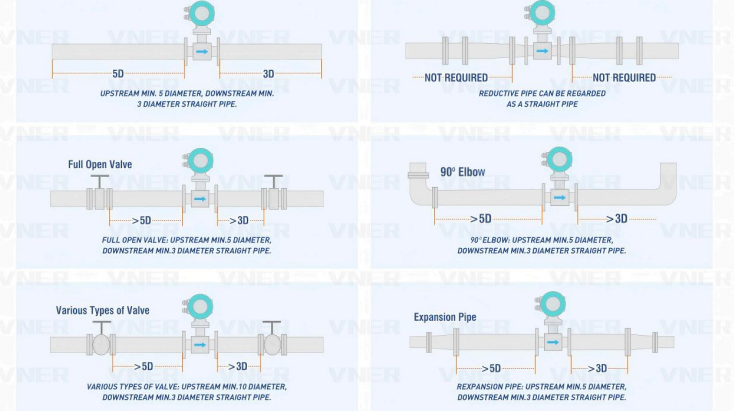

• Lari lurus: 5–10D di hulu, 2–3D di hilir (lebih lanjut setelah siku/katup/peredam).
• Orientasi: horizontal dengan elektroda pada posisi jam 3 & 9; vertikal aliran ke atas disukai.
• Jaga agar pipa tetap penuh: mengaktifkan deteksi pipa kosong; menghindari udara masuk.
• Pembumian: cincin/elektroda grounding untuk referensi yang stabil.
• Gasket & selongsong: kompatibel dengan liner; menghindari intrusi ke dalam lubang.
• Media pengotoran: lebih memilih liner halus (PTFE/PFA) dan kecepatan yang tepat

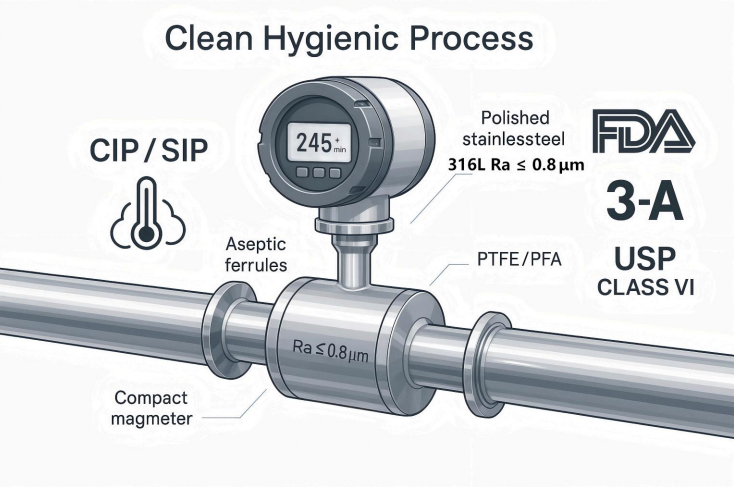

8) Sanitasi (Makanan & Farmasi)

• Bagian yang dibasahi: 316L; PTFE/PFA liner; elektroda yang dipoles (misalnya, Ra ≤ 0,8μm ; tentukan ≤ 0,4μm jika diperlukan).
• Koneksi: Tri‑Clamp, DIN11851, ferrule aseptik; menentukan permukaan akhir.
• CIP/SIP: verifikasi batas deterjen dan uap (waktu/suhu).
• Kepatuhan: FDA/3‑A/USP KelasVI/kemampuan penelusuran material; desain liner yang mulus untuk menghindari penundaan.

9) Matriks Seleksi Cepat (Titik Awal — verifikasi lembar data)

• Air kota/air limbah → Lapisan: Karet / ETFE / PTFE; Elektroda: 316L (tingkatkan ke HastelloyC untuk oksidator kuat).
• 30% HCl (kimia) → PTFE/PFA HastelloyB/C / Tantalum (lakukan tidak gunakan 316L).
• 20% NaOH (kimia) → FEP/PTFE HastelloyC (316L untuk <10% dan dingin).
• Bubur penambangan netral → Poliuretan or Keramik elektroda logam keras ; 2–4 m/s ; pemasangan vertikal.
• Bubur pelindian asam → Keramik Tantalum (pantau pH; hindari F⁻ dengan Ta).
• Air limbah organik industri (misalnya, etanol) → FEP/PTFE HastelloyC ; konfirmasi perlindungan ledakan.
• Dosis pemutih → PTFE/PFA HastelloyC/titanium.
• Komposisi ketel panas (100–150 °C) → PFA/Keramik Titanium ; menyekat; memastikan resistensi tanah yang rendah.
• Air garam dingin (CaCl₂, −20…5 °C) → PTFE/FEP Titanium ; memastikan ketangguhan liner suhu rendah

10) Validasi Sebelum Anda Membeli (Hindari Kejutan yang Mahal)

• Kompatibilitas bahan: periksa data korosi pada konsentrasi & suhu aktual (target ≤ 0,1 mm/tahun).
• Kurva suhu-tekanan: hormati penurunan peringkat liner (misalnya, batas tekanan PTFE pada T tinggi).
• Kondisi khusus: peringkat vakum; siklus termal (ΔT/jam); pelapis/elektroda pertandingan CTE.
• Penandatanganan vendor: menyediakan media/kondisi yang lengkap; permintaan a laporan kebugaran . Untuk poin kritis, lakukan tes perendaman (misalnya, rendam elektroda selama 72 jam).

11) Kesalahan & Perbaikan Umum (dengan Hasil)

• Mengabaikan jejak pengotor (misalnya, F⁻ dalam HCl) → elektroda salah; kegagalan yang cepat.
  Perbaiki: komposisi lengkap termasuk. jejak ion; pilih Ta/Hastelloy C/Pt‑Ir sesuai kebutuhan.

• Suhu/tekanan di bawah rating → liner menua atau menggembung.
  Perbaiki: pilih pada ekstrem (misalnya, maks T 10 °C, maks P 20% ); mengikuti kurva T – P.
• Meremehkan abrasi → keausan liner cepat pada slurry.
  Perbaiki: Poliuretan/Ceramic liner, kecepatan/orientasi yang benar.
• Membeli dengan harga terendah → sering berganti-ganti; waktu henti yang tinggi.
  Perbaiki: mengevaluasi biaya siklus hidup (pemeliharaan belanja modal 5 tahun).

• Detail sanitasi tidak ada → risiko penundaan dan kontaminasi.
  Perbaiki: liner mulus, elektroda dipoles, kepatuhan terdokumentasi.

12) RFQ / Daftar Periksa Ukuran (Lampirkan ke Permintaan Anda)

1. Sedang & konsentrasi, pH, konduktivitas (μS/cm)
2. Padatan: ukuran / kekerasan / % vol. (jika ada)
3. Rentang aliran (min/normal/maks), target akurasi, pita kecepatan pilihan
4. Suhu (normal/maks), Tekanan (maks, apa saja vakum )
5. Ukuran/standar/bahan pipa, ketersediaan jalur lurus, orientasi
6. Daya & output (4–20mA/HART, pulsa, RS‑485), IP/ex‑proof
7. Kebutuhan higienis (permukaan akhir, sambungan, CIP/SIP)
8. Dokumentasi (kalibrasi, MTR) & sertifikasi regional

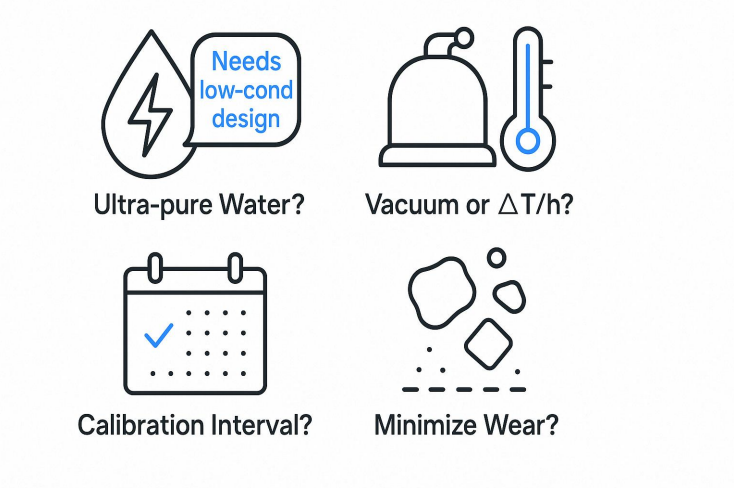

13) Pertanyaan Umum

Q1. Bisakah magmeter mengukur air ultra murni?

Hanya dengan konduktivitas rendah desain dan validasi yang cermat. Satuan standar membutuhkan ≥ 5μS/cm.

Q2. Bagaimana jika saluran saya mengalami ruang hampa atau perubahan suhu yang cepat?

Gunakan diberi nilai vakum liner dan periksa pencocokan CTE /ΔT batas.

Q3. Seberapa sering saya harus mengkalibrasi?

Layanan khas: tahunan . Penahanan/dosis kritis: 6 bulan atau sesuai kebijakan situs.

Q4. Bagaimana cara meminimalkan keausan pada slurry?

Pilih pelapis tahan abrasi (Polyurethane/Keramik), simpan 2–4 m/s kecepatan, aliran vertikal.

Kesimpulan (Urutan Yang Berhasil)

1. Bahan terlebih dahulu (elektroda liner) dari profil medium lengkap.
2. Ukuran untuk kecepatan (bukan penurunan tekanan).
3. Instal untuk kualitas sinyal (jalan lurus, pipa penuh, grounding).
4. Validasi terhadap kurva T – P, vakum, dan siklus termal.

Mengikuti perintah ini mengubah pemilihan magmeter menjadi proses rekayasa berulang yang memberikan akurasi dan menurunkan biaya siklus hidup.

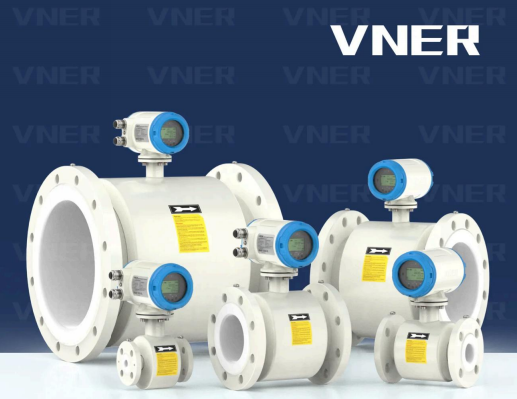

EMF Seri VNER VE — Dari Higienis hingga Tugas Berat, Jajaran Magmeter Lengkap
