Panduan Vortex Flowmeter: Kompensasi Tekanan & Suhu

Pengukur aliran pusaran mengukur aliran volumetrik dengan mendeteksi frekuensi pusaran yang dihasilkan oleh benda tebing yang ditempatkan di aliran aliran — sebuah prinsip yang dikenal sebagai efek von Kármán. Untuk aplikasi yang melibatkan uap, gas terkompresi, atau cairan apa pun yang kepadatannya berubah secara signifikan sesuai kondisi pengoperasian, pengukur aliran pusaran stdanar saja tidak cukup. Varian kompensasi tekanan dan kompensasi suhu mengintegrasikan sensor tambahan langsung ke badan meteran untuk menghitung aliran massa atau aliran volumetrik yang dikoreksi secara real time, sehingga menghilangkan kebutuhan akan instrumentasi eksternal dan perhitungan koreksi manual. Memilih konfigurasi yang tepat bergantung pada jenis cairan Anda, keakuratan yang diperlukan, dan apakah tekanan, suhu, atau keduanya bervariasi selama pengoperasian normal.

Cara Kerja Pengukur Aliran Vortex

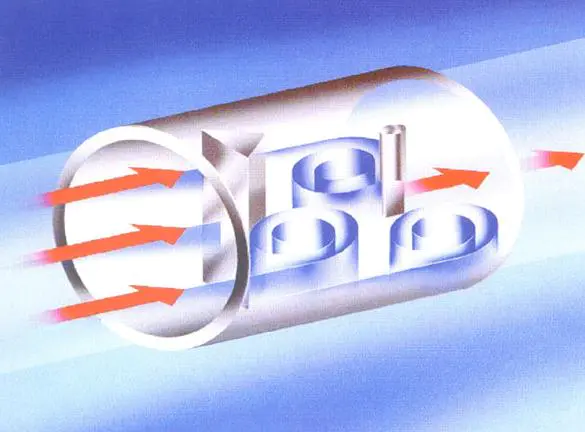

Prinsip pengoperasian a pengukur aliran pusaran didasarkan pada fenomena dinamika fluida yang sudah mapan. Ketika fluida mengalir melewati obstruksi non-streamline – disebut bluff body atau shedder bar – vortisitas bergantian dihasilkan di setiap sisi tubuh dalam pola yang teratur dan berulang. Pola ini disebut jalan pusaran von Kármán.

Frekuensi pelepasan vortisitas ini berbanding lurus dengan kecepatan fluida, yang dinyatakan dengan hubungan Strouhal:

f = St × V / d

Dimana f adalah frekuensi pelepasan pusaran, St adalah bilangan Strouhal yang tidak berdimensi (biasanya 0,17–0,21 untuk sebagian besar desain bodi gertakan), V adalah kecepatan fluida, dan d adalah lebar badan tebing. Karena bilangan Strouhal hampir konstan pada rentang bilangan Reynolds yang luas, frekuensi pusaran berfungsi sebagai indikator kecepatan aliran linier yang dapat diandalkan.

Metode Deteksi

Pusaran tersebut menciptakan fluktuasi tekanan yang berosilasi yang dideteksi oleh salah satu dari beberapa teknologi penginderaan yang tertanam di dalam atau di dekat badan tebing:

• Sensor piezoelektrik : Tipe yang paling umum. Kristal piezoelektrik menghasilkan sinyal tegangan kecil sebagai respons terhadap gaya osilasi dari setiap pusaran. Sensor ini tidak memiliki bagian yang bergerak dan sangat andal dalam layanan uap dan gas.
• Sensor kapasitansi : Mendeteksi perbedaan tekanan yang diciptakan oleh vortisitas menggunakan diafragma fleksibel. Kurang rentan terhadap gangguan getaran dibandingkan beberapa desain piezoelektrik.
• Sensor ultrasonik : Beberapa desain canggih menggunakan sinar ultrasonik yang diarahkan melintasi lubang pipa untuk mendeteksi fluktuasi kecepatan yang disebabkan oleh pusaran, sehingga memungkinkan pengukuran non-intrusif.

Terlepas dari metode pendeteksiannya, keluaran dari flowmeter pusaran dasar adalah a sinyal pulsa frekuensi sebanding dengan laju aliran volumetrik . Mengubahnya menjadi aliran massa atau aliran volumetrik standar memerlukan pengetahuan tentang kepadatan fluida — di sinilah varian kompensasi menjadi penting.

Mengapa Kompensasi Diperlukan untuk Pengukuran Aliran yang Akurat

Keluaran pulsa pengukur aliran pusaran mencerminkan aliran volumetrik aktual pada kondisi pengoperasian — volume nyata yang melewati pengukur pada saat itu. Untuk banyak aplikasi cairan yang densitasnya relatif stabil, hal ini sudah cukup. Tapi untuk gas, uap, dan cairan superkritis , hubungan antara aliran volumetrik dan aliran massa sangat sensitif terhadap tekanan dan suhu.

Pertimbangkan uap jenuh pada dua tekanan berbeda:

• Di 5 batang (mutlak) , uap jenuh memiliki kepadatan sekitar 2,67kg/m³
• Di 10 bar (mutlak) , kepadatan uap jenuh meningkat menjadi sekitar 5,16kg/m³

Pembacaan aliran volumetrik yang sama pada kedua kondisi ini mewakili hampir dua kali lipat aliran massa pada 10 bar dibandingkan dengan 5 bar. Tanpa memperhitungkan perbedaan densitas ini, penagihan energi uap atau sistem kendali proses yang hanya didasarkan pada keluaran volumetrik akan menghasilkan kesalahan yang sangat besar 30–50% pada kondisi tekanan yang bervariasi. Kompensasi secara langsung mengatasi hal ini dengan memasukkan data tekanan dan/atau suhu real-time ke dalam komputer aliran untuk menghitung nilai yang dikoreksi secara terus menerus.

Pengukur Aliran Vortex Kompensasi Tekanan

A flowmeter pusaran kompensasi tekanan mengintegrasikan pemancar tekanan — biasanya sensor tekanan tipe piezoresistif atau kapasitansi — ke dalam badan meteran di samping elemen pendeteksi pusaran. Komputer aliran internal menggunakan pembacaan tekanan langsung bersama dengan frekuensi pusaran yang diukur untuk menghitung kepadatan fluida dari tabel properti yang dimuat sebelumnya, kemudian memperoleh aliran massa atau aliran volumetrik yang dikoreksi secara real time.

Ketika Kompensasi Tekanan Saja Cukup

Kompensasi tekanan tepat – dan cukup – bila suhu fluida konstan atau dapat diasumsikan konstan dalam toleransi yang dapat diterima. Skenario yang paling umum adalah layanan uap jenuh : karena uap jenuh berada pada suhu tetap untuk tekanan tertentu, mengukur tekanan saja sudah cukup untuk menentukan keadaan termodinamika fluida. Tidak diperlukan pengukuran suhu terpisah untuk menentukan kepadatan.

Aplikasi tambahan yang sesuai meliputi:

• Sistem udara bertekanan dimana suhu suplai relatif stabil tetapi tekanan saluran bervariasi sesuai siklus kompresor
• Distribusi nitrogen atau gas inert pada suhu mendekati lingkungan dengan tekanan header yang bervariasi
• Pengukuran gas alam dengan variasi suhu yang rendah (dalam ±10°C dari nilai referensi)

Spesifikasi Khas

Sebagian besar pengukur aliran pusaran kompensasi tekanan di pasaran memiliki fitur sensor tekanan terintegrasi yang diberi peringkat 0–4 MPa atau 0–10 MPa , dengan akurasi pengukuran tekanan biasanya ±0,5% FS . Ketidakpastian pengukuran aliran gabungan setelah kompensasi umumnya berada pada kisaran ±1,0–1,5% pembacaan untuk uap dan gas, dibandingkan dengan ±0,5–1,0% untuk elemen pusaran saja yang mengukur aliran volumetrik dalam cairan.

Pengukur Aliran Vortex Kompensasi Suhu

A flowmeter pusaran kompensasi suhu mengintegrasikan detektor suhu resistansi (RTD) — paling umum a Sensor kelas A Pt100 atau Pt1000 — ke dalam meteran atau pemasangan pendamping langsungnya di hulu/hilir. Sinyal suhu dimasukkan ke komputer aliran internal yang sama, yang menggunakan data properti fluida untuk memperoleh kepadatan dan menghitung massa atau aliran yang dikoreksi.

Ketika Kompensasi Suhu Saja Digunakan

Kompensasi suhu saja kurang umum dibandingkan kompensasi tekanan saja atau kombinasi, namun memiliki penerapan yang sah:

• Aliran zat cair pada tekanan tetap tetapi suhu berubah-ubah : Sirkuit air panas, sistem oli termal, dan loop air pendingin di mana tekanan pipa diatur tetapi suhu bervariasi sesuai beban proses
• Aliran gas pada tekanan pasokan stabil yang diketahui : Ketika pengatur tekanan menahan tekanan hulu dengan kuat tetapi suhu lingkungan atau suhu proses bervariasi secara musiman atau harian
• Penahanan transfer gas pada tekanan yang diatur : Jika tekanan ditetapkan berdasarkan kontrak atau peraturan dan hanya suhu yang memerlukan pemantauan aktif

Penempatan RTD dan Waktu Respons

RTD biasanya dipasang di posisi thermowell 3–5 diameter pipa di hilir badan pusaran meter agar tidak mengganggu profil aliran pada titik pengukuran. Desain thermowell penting: thermowell berdinding tebal meningkatkan kelambatan termal, yang dapat menyebabkan kesalahan sementara selama perubahan suhu yang cepat. Untuk proses dengan perubahan suhu yang cepat, a thermowell dengan ujung yang dikurangi atau respons cepat dengan waktu respons di bawah 5 detik direkomendasikan.

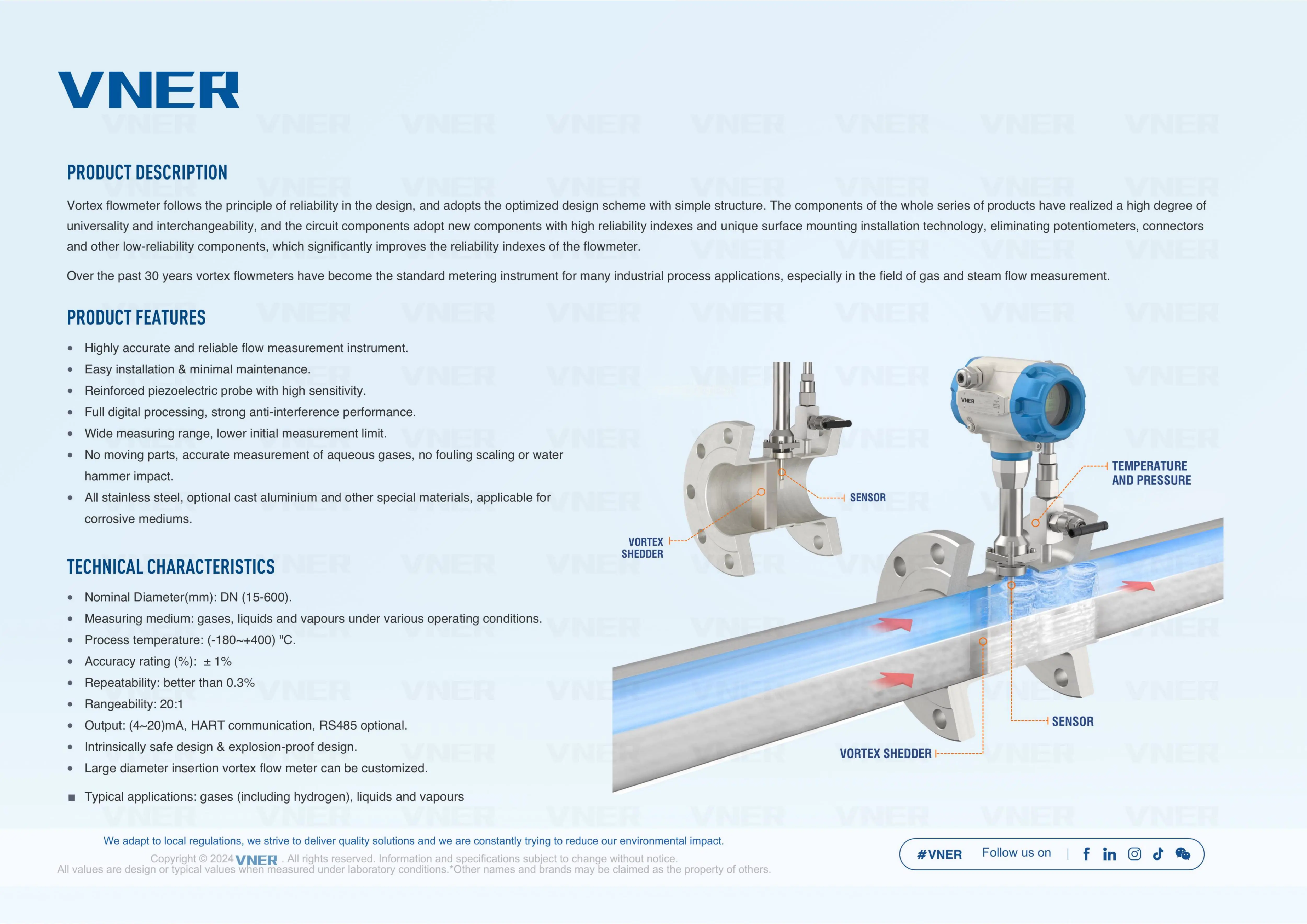

Pengukur Aliran Vortex Kompensasi Tekanan dan Suhu Gabungan

Varian yang paling mampu dan banyak ditentukan mengintegrasikan sensor tekanan dan suhu ke dalam satu unit meteran. Dengan akses ke kedua variabel secara bersamaan, komputer aliran internal dapat menerapkan persamaan keadaan penuh untuk fluida yang keluar perhitungan aliran massa sebenarnya tanpa asumsi apa pun tentang kondisi operasi .

Konfigurasi ini wajib untuk:

• Uap super panas : Tidak seperti steam jenuh, steam lewat jenuh terdapat pada suhu di atas kurva saturasi untuk tekanan tertentu. Baik tekanan maupun suhu merupakan variabel independen dan keduanya harus diukur untuk menentukan kepadatan dari tabel uap.
• Pemindahan hak asuh gas alam : Standar AGA (American Gas Association) dan ISO untuk pengukuran gas alam memerlukan koreksi terhadap kondisi dasar menggunakan tekanan dan suhu
• Gas proses variabel : Aliran gas campuran, biogas, atau gas sisa proses yang komposisi dan kondisi pengoperasiannya berfluktuasi
• Pengukuran energi uap untuk penagihan atau alokasi : Dimana keluaran BTU atau kJ harus dihitung secara akurat pada kondisi beban yang berubah-ubah

Pabrikan seperti Yokogawa (seri digitalYEWFLO), Endress Hauser (Prowirl F 200), dan Emerson (Rosemount 8800D MultiVariable) menawarkan pengukur aliran pusaran multivariabel terintegrasi penuh yang mengukur frekuensi pusaran, tekanan, dan suhu dalam satu koneksi proses, menghasilkan aliran massa secara langsung melalui protokol HART, FOUNDATION Fieldbus, atau Modbus.

Perbandingan: Pengukur Aliran Vortex Standar vs Kompensasi

Persyaratan Instalasi yang Mempengaruhi Akurasi

Terlepas dari konfigurasi kompensasi, pengukur aliran pusaran sensitif terhadap distorsi profil aliran yang disebabkan oleh geometri perpipaan hulu. Memenuhi persyaratan langsung tidak dapat dinegosiasikan untuk mencapai akurasi terukur.

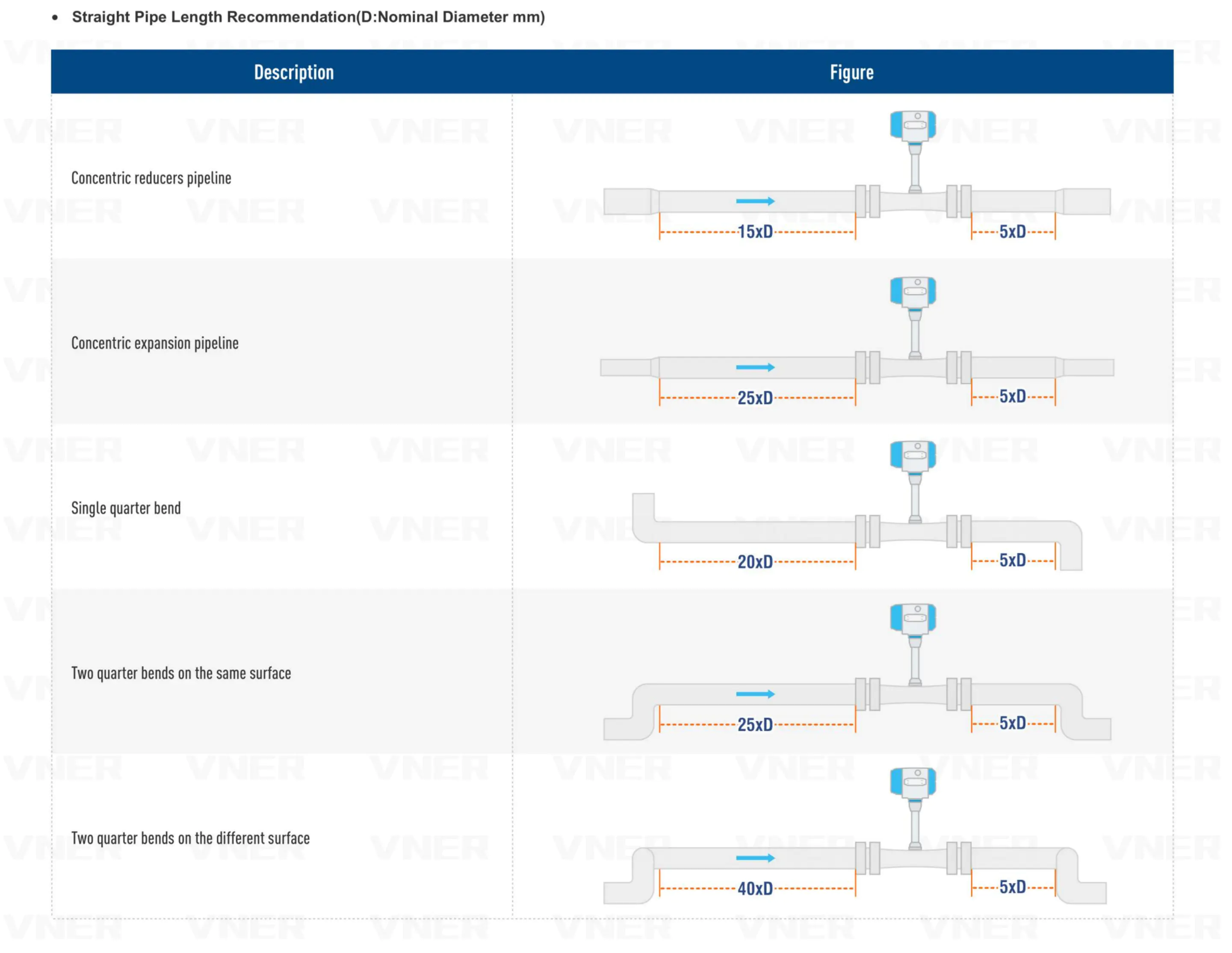

Persyaratan Pipa Lurus Hulu dan Hilir

Persyaratan jalan lurus berikut ini berlaku untuk sebagian besar pengukur aliran pusaran dalam kondisi pemasangan standar. Persyaratan sebenarnya berbeda-beda menurut pabrikan dan desain meteran:

Sensitivitas Getaran dan Pulsasi

Pengukur aliran pusaran secara inheren rentan terhadap getaran mekanis karena sensornya mendeteksi gaya osilasi. Getaran pipa pada frekuensi yang mendekati frekuensi pelepasan pusaran dapat menyebabkan pulsa palsu, sinyal putus, atau pembacaan tidak menentu . Kebanyakan pemroses sinyal digital modern menyertakan penyaringan adaptif untuk membedakan antara sinyal pusaran dan kebisingan getaran, namun lingkungan getaran yang parah — di dekat kompresor, pompa, atau turbin uap — harus dievaluasi dengan cermat. Memasang meteran pada potongan spool yang terisolasi getaran atau memindahkannya lebih jauh dari sumber getaran merupakan strategi remediasi yang praktis.

Rentang Aliran dan Pertimbangan Aliran Minimum

Setiap pengukur aliran pusaran memiliki kecepatan aliran minimum yang dapat diukur — biasanya 0,5–1,0 m/s untuk cairan and 3–5 m/s untuk gas dan uap — di bawahnya pelepasan pusaran menjadi tidak teratur dan sinyal tidak dapat diandalkan. Ambang batas bawah ini sering disebut kecepatan potong atau aliran minimum yang dapat dideteksi. Di bawah titik ini, meteran mengeluarkan keluaran nol terlepas dari aliran sebenarnya, yang harus diperhitungkan dalam aplikasi dengan persyaratan turndown yang luas.

Rasio turndown praktis untuk sebagian besar pengukur pusaran adalah 10:1 hingga 20:1 , dibandingkan dengan 100:1 atau lebih untuk Coriolis atau pengukur aliran magnetik. Untuk sistem steam yang secara rutin beroperasi pada beban rendah – misalnya, saat pembangkit listrik dinyalakan atau pada malam hari – keterbatasan ini dapat menyebabkan kesenjangan pengukuran yang signifikan kecuali meteran tersebut berukuran secara konservatif untuk aliran maksimum yang diharapkan, bukan rata-rata.

Aturan pengukuran yang berguna: pilih ukuran meter di mana kecepatan aliran operasi normal turun antara 3 dan 15 m/s untuk gas/uap dan antara 1 dan 7 m/s untuk cairan. Hal ini memastikan titik operasi tetap berada dalam rentang linier sambil memberikan ruang untuk lonjakan aliran.

Memilih Konfigurasi Flowmeter Vortex yang Tepat

Gunakan kriteria keputusan berikut untuk mengidentifikasi varian flowmeter pusaran yang sesuai untuk aplikasi Anda:

1. Identifikasi fase fluida dan variabilitasnya : Cairan pada kondisi stabil → pusaran standar. Uap atau gas jenuh dengan tekanan variabel → kompensasi tekanan. Uap super panas, gas alam, atau gas apa pun dengan variasi tekanan dan suhu → gabungan kompensasi PT.
2. Tentukan apakah aliran massa atau aliran volumetrik diperlukan : Penagihan energi, transfer hak asuh, dan kontrol pembakaran biasanya memerlukan aliran massa. Pengisian tangki atau batching proses mungkin hanya memerlukan aliran volumetrik, dalam hal ini meteran standar atau kompensasi tunggal mungkin cukup.
3. Periksa bilangan Reynolds pada aliran minimum : Vortex meter memerlukan bilangan Reynolds minimum kira-kira Kembali = 20.000 untuk pelepasan yang andal. Untuk cairan kental atau kondisi aliran sangat rendah, ambang batas ini mungkin tidak dapat dicapai dan teknologi alternatif harus dipertimbangkan.
4. Menilai lingkungan instalasi : Getaran tinggi, aliran berdenyut, atau lintasan lurus yang tidak memadai mungkin memerlukan teknologi meteran yang berbeda atau modifikasi perpipaan yang signifikan sebelum pengukuran pusaran dapat dilakukan.
5. Evaluasi persyaratan komunikasi dan integrasi : Pengukur pusaran terkompensasi menghasilkan beberapa variabel proses. Konfirmasikan bahwa sistem kontrol atau infrastruktur akuisisi data mendukung protokol keluaran meteran — HART, Profibus, atau FOUNDATION Fieldbus — sebelum menentukan unit multivariabel.

Untuk sebagian besar aplikasi pengukuran energi uap — yang mewakili kasus penggunaan tunggal terbesar untuk pengukur aliran pusaran terkompensasi — unit kompensasi tekanan dan suhu gabungan adalah spesifikasi yang tepat. Biaya marjinal dibandingkan model hanya tekanan tidaklah besar, sedangkan peningkatan akurasi untuk layanan uap super panas sangat besar dan sering kali diwajibkan oleh standar manajemen energi di lokasi seperti ISO 50001.
