Flowmeter Turbin Gas: Cara Kerja, Spesifikasi dan Panduan Pemilihan

A pengukur aliran turbin gas mengukur laju aliran volumetrik suatu gas dengan mendeteksi kecepatan putaran rotor turbin yang ditempatkan pada aliran aliran. Saat gas melewati badan meter, ia memberikan gaya pada bilah sudut rotor, menyebabkannya berputar dengan kecepatan yang berbanding lurus dengan kecepatan gas. Untuk gas yang bersih dan kering dalam jaringan pipa berkecepatan tinggi yang mengutamakan akurasi, rasio turndown yang lebar, dan pemasangan yang ringkas, pengukur aliran turbin gas adalah salah satu teknologi pengukuran yang paling andal dan telah terbukti. Ini adalah instrumen pilihan untuk transfer tahanan gas alam, pengukuran gas proses industri, pengukuran udara tekan, dan alokasi bahan bakar gas di pembangkit listrik dan fasilitas petrokimia. Memahami cara kerjanya, spesifikasi apa yang mengatur pemilihan, di mana kinerja terbaiknya, dan apa keterbatasannya memberikan dasar bagi para insinyur dan tim pengadaan untuk menentukan instrumen ini dengan benar dan mengekstrak kemampuan pengukuran penuhnya.

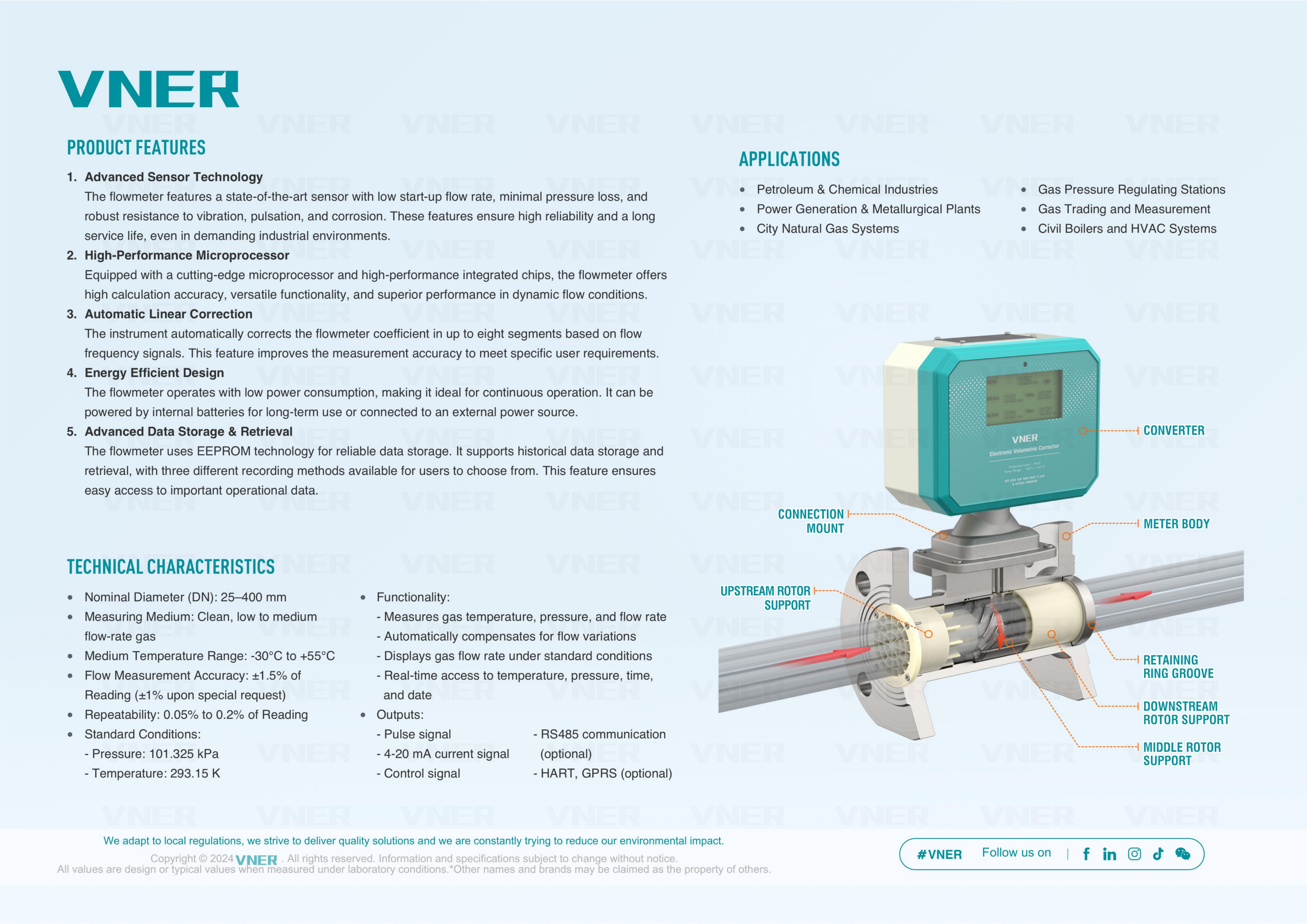

Prinsip Operasi Flowmeter Turbin Gas

Prinsip pengoperasian flowmeter turbin gas didasarkan pada transfer energi kinetik dari aliran gas yang bergerak ke rotor mekanis. Rotor dipasang pada poros di dalam badan meteran, dengan sumbunya sejajar dengan arah aliran. Bilah rotor diatur pada sudut heliks tetap, biasanya di antara keduanya 30 dan 45 derajat terhadap sumbu aliran, sehingga gas yang mengenai sudu-sudu menghasilkan torsi yang menyebabkan rotor berputar. Pada aliran tunak, rotor mencapai kecepatan sudut dimana torsi penggerak dari gas menyeimbangkan torsi perlambatan dari gesekan bantalan, tarikan magnet dari sensor penarik, dan tarikan fluida pada permukaan sudu. Pada kesetimbangan ini, kecepatan rotor hampir sebanding dengan kecepatan gas pada rentang laju aliran yang luas.

Faktor K dan Perannya dalam Pengukuran

Hubungan antara frekuensi putaran rotor dan laju aliran volumetrik dinyatakan melalui faktor meter yang biasa disebut faktor K. Faktor K didefinisikan sebagai jumlah pulsa yang dihasilkan per satuan volume gas yang melewati meteran, biasanya dinyatakan sebagai pulsa per meter kubik atau pulsa per liter. Untuk pengukur aliran turbin gas yang diproduksi dengan baik, faktor K stabil dan linier di seluruh rentang aliran meter yang ditentukan, sehingga membuat instrumen ini cocok untuk aplikasi transfer tahanan dengan akurasi tinggi. Faktor K ditentukan selama kalibrasi pada rig kalibrasi aliran bersertifikat dan dinyatakan pada sertifikat kalibrasi meteran. Pengukur aliran turbin gas tipikal mempertahankan linearitas faktor K dalam plus atau minus 0,5 hingga 1,0% pada rentang aliran yang ditentukan , dengan beberapa pengukur akurasi tinggi mencapai plus atau minus 0,25% atau lebih baik di sebagian jangkauannya.

Metode Deteksi Sinyal

Putaran rotor turbin harus diubah menjadi sinyal listrik tanpa kontak mekanis yang dapat menimbulkan gesekan dan keausan. Tiga metode deteksi digunakan dalam flowmeter turbin gas komersial:

• Pengambilan magnetik keengganan variabel : Sebuah magnet permanen yang tertanam dalam rakitan kumparan yang dipasang di badan meteran menghasilkan pulsa tegangan setiap kali ujung sudu rotor lewat di bawahnya, karena ujung sudu mengubah keengganan magnetik rangkaian. Metode ini tidak memerlukan daya eksternal, menghasilkan sinyal berdaya sendiri, dan sangat andal. Ini adalah metode deteksi standar untuk sebagian besar pengukur aliran turbin gas dalam aplikasi industri dan utilitas.
• Sensor efek hall : Perangkat semikonduktor yang diaktifkan secara magnetis mendeteksi lewatnya ujung bilah menggunakan efek Hall. Pickup efek hall memerlukan catu daya yang kecil namun memberikan tepi sinyal yang lebih bersih pada kecepatan rotor rendah, memperluas kemampuan pengukuran aliran rendah meteran melampaui apa yang dapat dicapai oleh pickup keengganan variabel. Digunakan dalam aplikasi yang mengutamakan akurasi aliran rendah.
• Pengambilan kapasitansi RF (frekuensi radio). : Osilator frekuensi tinggi mendeteksi perubahan kapasitansi saat setiap bilah rotor melewati permukaan sensor. Metode nirkontak ini memberikan penghitungan bilah yang sangat akurat pada kecepatan rendah dan tinggi dan digunakan pada beberapa pengukur transfer presisi dan tahanan yang memerlukan rentang linier seluas mungkin.

Spesifikasi Utama dan Artinya dalam Praktek

Menentukan flowmeter turbin gas dengan benar memerlukan pemahaman arti sebenarnya dari setiap spesifikasi kinerja dan bagaimana hal itu diterjemahkan ke dalam kualitas pengukuran dalam aplikasi spesifik. Produsen menggunakan terminologi yang konsisten namun implikasi praktisnya terkadang dikaburkan oleh bahasa pemasaran.

Rentang Aliran dan Rasio Turndown

Kisaran aliran flowmeter turbin gas didefinisikan sebagai rentang antara laju aliran minimum di mana akurasi yang dinyatakan berlaku (Qmin) dan laju aliran kontinu maksimum (Qmax). Rasio kedua nilai ini adalah rasio turndown. Kebanyakan flowmeter turbin gas komersial mencapai rasio turndown sebesar 10:1 hingga 20:1 , dengan pencapaian beberapa model presisi 30:1 atau lebih tinggi menggunakan desain bantalan rotor canggih dan efek Hall atau sistem pickup RF. Rasio turndown sebesar 20:1 berarti bahwa meteran yang berukuran untuk mengukur aliran maksimum 200 m³/jam juga akan secara akurat mengukur aliran hingga 10 m³/jam dalam spesifikasi akurasi yang dinyatakan. Kemampuan jangkauan yang luas ini adalah salah satu keunggulan kompetitif utama pengukur aliran turbin dibandingkan perangkat tekanan diferensial, yang biasanya hanya menghasilkan turndown 3:1 hingga 5:1 sebelum kehilangan akurasi yang dapat diterima pada aliran rendah.

Akurasi dan Pengulangan

Akurasi flowmeter turbin gas biasanya dinyatakan sebagai persentase pembacaan (persen laju) dan bukan persentase skala penuh. Perbedaan ini sangat penting: meteran dengan akurasi pembacaan plus atau minus 1,0% mempertahankan kesalahan tersebut di seluruh rentang aliran, sedangkan meteran dengan akurasi skala penuh plus atau minus 1,0% memiliki kesalahan relatif yang jauh lebih besar pada aliran rendah. Untuk permohonan pemindahan hak asuh, OIML R137 dan AGA-7 (Laporan Asosiasi Gas Amerika No. 7) menetapkan bahwa meter turbin transfer tahanan harus mencapai akurasi dalam plus atau minus 1,0% pembacaan di seluruh rentang aliran, dengan meteran dengan kinerja terbaik mencapai plus atau minus 0,5% atau lebih baik. Pengulangan, yang menggambarkan kemampuan meteran untuk menghasilkan pembacaan yang sama untuk kondisi aliran yang sama pada pengukuran berulang, biasanya lebih baik daripada akurasi, seringkali pada plus atau minus 0,1 hingga 0,2% untuk meter turbin berkualitas. Pengulangan yang tinggi sangat penting untuk pembuktian (verifikasi kinerja meter di lapangan menggunakan meteran induk) dan untuk aplikasi yang persyaratan utamanya adalah konsistensi aliran, bukan akurasi absolut.

Peringkat Tekanan dan Suhu

Badan meteran dan bagian dalamnya harus tahan terhadap tekanan operasi maksimum dan suhu aplikasi tanpa kegagalan struktural atau perubahan dimensi yang akan mengubah faktor K. Pengukur aliran turbin gas untuk layanan gas alam biasanya tersedia dalam peringkat tekanan PN16, PN25, PN40, dan Kelas 150/300/600 hingga ASME B16.5, mencakup tekanan saluran dari atmosfer hingga lebih dari 100 bar dalam beberapa konfigurasi. Peringkat suhu untuk model industri standar berkisar dari sekitar minus 20 hingga plus 60 derajat Celcius untuk elektronik dan dari minus 40 hingga plus 120 derajat Celcius untuk bodi mekanis dalam varian servis suhu tinggi. Meter layanan kriogenik untuk pengukuran uap gas alam cair (LNG) mencapai minus 196 derajat Celcius menggunakan badan baja tahan karat serta bahan bantalan dan rotor pilihan khusus.

Kisaran Ukuran Pipa

Pengukur aliran turbin gas diproduksi dalam ukuran garis standar mulai dari sekitar 15 mm (0,5 inci) hingga 600 mm (24 inci) lubang nominal, dengan desain bodi wafer untuk ukuran lebih kecil dan bodi lubang penuh berflensa untuk diameter nominal lebih besar. Pemilihan ukuran meteran tidak harus sama dengan lubang nominal pipa: meteran turbin harus berukuran sedemikian rupa sehingga aliran operasi normal berada pada setengah bagian atas kisaran aliran meteran yang dinyatakan, di mana linearitas adalah yang terbaik, daripada pada atau mendekati laju aliran maksimum yang berisiko melebihi tugas kontinu terukur dan mempercepat keausan bantalan.

Aplikasi Dimana Flowmeter Turbin Gas Excel

Pengukur aliran turbin gas telah diproduksi secara komersial sejak tahun 1950an dan telah mencatat sejarah panjang di berbagai industri. Kombinasi akurasi, jangkauan, dan tapak pemasangan yang relatif ringkas menjadikannya pilihan utama dalam kategori aplikasi berikut.

Transfer Penahanan Gas Bumi dan Pengukuran Fiskal

Penerapan flowmeter turbin gas yang paling signifikan secara global adalah transfer hak asuh gas alam antara produsen, perusahaan transmisi, perusahaan distribusi, dan konsumen industri besar. Di stasiun pengukuran perpindahan tahanan, keluaran meteran digunakan secara langsung untuk menghitung nilai moneter gas yang ditransfer, sehingga akurasi dan ketertelusuran ke standar pengukuran nasional menjadi wajib. AGA-7 adalah standar industri yang mengatur desain, kinerja, dan pemasangan flowmeter turbin untuk transfer tahanan gas alam di Amerika Utara. ISO 9951 mencakup penerapan yang sama secara internasional. Standar-standar ini menetapkan ketertelusuran kalibrasi, ketidakpastian anggaran, persyaratan instalasi, dan prosedur pembuktian yang menjadi dasar kontrak untuk penagihan yang akurat antara mitra dagang gas.

Instalasi transfer tahanan biasanya menggunakan dua atau tiga meter turbin secara paralel dengan peralihan aliran otomatis dan pembuktian meter khusus untuk verifikasi kalibrasi dalam layanan. Pembuktian ini memungkinkan faktor K untuk diperiksa terhadap standar volume bersertifikat tanpa menghentikan penggunaan meteran, memastikan bahwa setiap penyimpangan dalam kinerja meteran terdeteksi dan diperbaiki sebelum mengakibatkan kesalahan pengukuran yang signifikan yang memerlukan penyelesaian keuangan antara para pihak.

Pengukuran Gas Proses Industri

Dalam manufaktur kimia, petrokimia, dan farmasi, pengukur aliran turbin gas mengukur nitrogen, oksigen, hidrogen, argon, karbon dioksida, dan gas proses campuran dalam sistem pipa yang melayani reaktor, penukar panas, sistem pembersihan, dan sistem selimut. Kemampuannya dalam menangani gas bersih bertekanan tinggi dan dimensi bodinya yang ringkas membuatnya praktis ketika ruang terbatas karena tata letak perpipaan yang ada. Dalam sistem manajemen burner untuk tungku dan boiler industri, pengukur turbin memberikan sinyal aliran yang digunakan untuk menghitung rasio udara-bahan bakar yang dioptimalkan untuk efisiensi pembakaran dan kepatuhan emisi.

Sistem Udara Terkompresi dan Gas Instrumen

Udara bertekanan adalah salah satu utilitas yang paling boros energi di bidang manufaktur, dan pengukur aliran turbin gas yang dipasang di header distribusi udara bertekanan memungkinkan manajer energi menghitung konsumsi berdasarkan area produksi, mengidentifikasi kebocoran, dan melakukan tolok ukur peningkatan efisiensi energi. Meteran ini mengukur volume aktual pada tekanan dan suhu saluran, dan bila dikombinasikan dengan pemancar tekanan dan suhu serta komputer aliran, menghasilkan aliran volumetrik yang terkoreksi dalam meter kubik standar per jam atau kaki kubik standar per menit yang mewakili jumlah sebenarnya udara yang dikonsumsi terlepas dari variasi tekanan sistem selama periode permintaan puncak.

Pengukuran Bahan Bakar Gas Pembangkit Listrik

Pembangkit listrik berbahan bakar gas menggunakan pengukur aliran turbin untuk mengukur pasokan bahan bakar gas ke setiap turbin gas dan boiler. Pengukuran bahan bakar yang akurat diperlukan untuk penghitungan laju panas, pemantauan efisiensi, dan pelaporan emisi berdasarkan ketentuan izin lingkungan. Pengukuran aliran dari meter turbin, dipadukan dengan analisis gas dari kromatografi, memungkinkan penghitungan kandungan energi gas yang dikonsumsi per jam, yang secara langsung menentukan efisiensi termal pembangkit dan biaya bahan bakar per megawatt-jam pembangkitan. Kesalahan satu persen dalam pengukuran bahan bakar gas pada pembangkit siklus gabungan berkapasitas 400 MW yang mengonsumsi sekitar 70.000 m³/jam gas alam menunjukkan kesalahan penagihan yang setara dengan ratusan ribu dolar setiap tahunnya. dengan harga gas pada umumnya, yang menjelaskan investasi pada meter turbin tingkat transfer tahanan berkualitas tinggi di fasilitas pembangkit listrik.

Keterbatasan dan Penerapan Dimana Meter Turbin Bukan Pilihan Terbaik

Ketergantungan flowmeter turbin gas pada putaran mekanis berarti ia memiliki keterbatasan dalam kondisi layanan tertentu yang harus dinilai secara jujur saat membandingkannya dengan teknologi alternatif untuk aplikasi tertentu.

Gas Kotor, Basah, atau Korosif

Pengukur aliran turbin gas membutuhkan gas yang bersih dan kering agar dapat berfungsi dengan andal. Kontaminasi partikulat dari kerak pipa, puing-puing konstruksi, atau sisa proses merusak bilah rotor dan permukaan bantalan, menyebabkan penyimpangan faktor K yang progresif dan akhirnya menyebabkan kegagalan mekanis. Cairan yang tertahan menyebabkan kerusakan serupa dan dapat menyebabkan pergeseran faktor K secara tiba-tiba saat siput cair melewati meteran. Komponen gas korosif termasuk hidrogen sulfida, klorin, dan senyawa asam menyerang material bantalan dan dapat menyebabkan kerusakan rotor jika material yang dibasahi tidak dipilih secara spesifik untuk ketahanan terhadap korosi. Sebelum menentukan meteran turbin dalam layanan gas apa pun, komposisi gas termasuk kontaminan potensial harus dipastikan kompatibel dengan bahan rotor meteran, bahan poros, dan jenis bantalan. Gas yang tidak dapat dijamin bersih dan kering pada saluran masuk meteran harus diukur dengan teknologi tanpa bagian yang bergerak seperti meteran ultrasonik atau meteran pusaran.

Aliran Berdenyut

Kompresor bolak-balik dan pompa perpindahan positif menghasilkan denyut tekanan di pipa hilir yang menyebabkan percepatan dan perlambatan aliran gas secara berkala. Rotor turbin, karena inersia dan geometri sudut sudunya, merespons aliran berdenyut dengan registrasi berlebihan: ia berakselerasi ketika kecepatan gas meningkat dan melambat lebih lambat ketika kecepatan menurun, menghasilkan kesalahan pengukuran positif yang sistematis. Dalam kondisi yang sangat berdenyut, kesalahan ini dapat mencapai 5 hingga 10% atau lebih , yang sepenuhnya tidak dapat diterima untuk tujuan pengalihan hak asuh atau pengendalian proses. Peredam denyut yang dipasang di bagian hulu meteran, atau pemilihan meteran ultrasonik yang tidak memiliki rotor bergerak yang rentan terhadap efek inersia, merupakan pilihan remediasi untuk lingkungan aliran berdenyut.

Laju Aliran Sangat Rendah dan Bilangan Reynolds Rendah

Di bawah spesifikasi Qmin meter turbin, gaya gesekan dan tarikan bantalan menjadi signifikan relatif terhadap gaya penggerak dari aliran gas, menyebabkan kecepatan rotor melambat di bawah kecepatan yang sebanding dengan kecepatan aliran. Faktor K menyimpang dari nilai kalibrasinya dan kesalahan pengukuran meningkat dengan cepat. Aplikasi dimana aliran secara teratur turun di bawah 10% Qmax untuk waktu yang lama tidak dilayani dengan baik oleh meter turbin. Pengukur aliran massa termal atau pengukur Coriolis lebih cocok untuk pengukuran gas aliran rendah di mana ambang aliran minimum pengukur turbin tidak dapat dicapai secara konsisten.

Persyaratan Instalasi untuk Pengukuran Akurat

Pengukur aliran turbin gas sensitif terhadap profil kecepatan gas di saluran masuknya. Profil kecepatan yang dikembangkan sepenuhnya, simetris, dan bebas pusaran yang memasuki meteran memastikan bahwa rotor merespons secara seragam di seluruh segmen sudu dan bahwa faktor K sesuai dengan nilai yang dikalibrasi. Profil yang terganggu yang disebabkan oleh sambungan pipa bagian hulu menciptakan aliran asimetris atau berputar-putar yang menggeser faktor K efektif dan menimbulkan kesalahan pengukuran sistematis yang tidak dapat diperbaiki sepenuhnya oleh penyesuaian elektronik sebanyak apa pun.

Persyaratan Jalannya Pipa Lurus

Panjang pipa lurus minimum yang diperlukan pada bagian hulu dan hilir flowmeter turbin gas bergantung pada jenis dan tingkat keparahan gangguan di bagian hulu. AGA-7 memberikan panduan khusus untuk konfigurasi perpipaan umum:

Apabila panjang pipa lurus yang diperlukan tidak dapat dicapai karena keterbatasan ruang perpipaan, pengondisi aliran yang dipasang di bagian hulu meter dapat secara signifikan mengurangi aliran lurus yang diperlukan dengan memecah pusaran dan mendistribusikan kembali distorsi profil kecepatan. Pengkondisi aliran yang sesuai dengan rekomendasi lampiran ISO 17089 atau AGA-7 mengurangi persyaratan hulu menjadi sekitar 10D mengikuti kondisioner pada sebagian besar konfigurasi perpipaan, dengan mengorbankan penurunan tekanan permanen yang kecil pada elemen kondisioner.

Orientasi dan Posisi Pemasangan

Pengukur aliran turbin gas dapat dipasang pada orientasi pipa apa pun termasuk aliran horizontal, vertikal ke atas, dan vertikal ke bawah, asalkan meteran tersebut dirancang untuk orientasi tersebut. Pemasangan horizontal adalah yang paling umum dan umumnya disukai karena menghindari potensi akumulasi cairan pada saluran masuk meteran yang dapat terjadi dengan aliran vertikal ke bawah pada saluran gas yang membawa jejak kondensat. Jika pemasangan vertikal diperlukan, aliran ke atas lebih disukai daripada aliran ke bawah untuk memastikan bahwa cairan apa pun mengalir keluar dari rotor daripada menggenang di ujung bilah. Meteran harus dipasang di lokasi yang dapat diakses untuk pemeliharaan dan inspeksi tanpa memerlukan perancah atau isolasi pipa sementara yang dapat mengganggu layanan.

Koreksi Volume dan Kompensasi Suhu dan Tekanan

Pengukur aliran turbin gas mengukur volume aktual gas yang melewati meteran pada kondisi garis tekanan dan suhu. Pada sebagian besar aplikasi komersial dan industri, besaran yang diperhatikan bukanlah volume aktual pada kondisi garis, melainkan volume standar atau massa yang dikoreksi ke kondisi referensi, biasanya 0 derajat Celcius dan 101,325 kPa (meter kubik standar) atau 15 derajat Celcius dan 101,325 kPa bergantung pada kontrak atau standar peraturan yang berlaku.

Peran Komputer Aliran

Komputer aliran menerima sinyal pulsa dari meteran turbin bersama dengan sinyal tekanan dan suhu dari pemancar yang dipasang pada atau di dekat meteran, dan menerapkan persamaan keadaan gas nyata untuk menghitung aliran volume atau massa yang dikoreksi secara real time. Faktor kompresibilitas Z gas, yang menjelaskan penyimpangan perilaku gas nyata dari perilaku gas ideal pada tekanan tinggi, harus dihitung dari persamaan komposisi gas seperti AGA-8 (untuk gas alam) untuk mencapai akurasi yang diperlukan untuk pengukuran fiskal. Pada tekanan saluran 70 bar, faktor kompresibilitas gas alam mungkin sekitar 0,85, yang berarti volume sebenarnya pada kondisi saluran hanya 85% dari volume yang diperkirakan oleh perhitungan gas ideal. , dan mengabaikan kompresibilitas akan menimbulkan kesalahan sistematis sebesar 15% dalam setiap perhitungan pengukuran pada tekanan tersebut. Oleh karena itu, implementasi komputer aliran yang akurat dari AGA-8 atau persamaan keadaan yang setara sama pentingnya dengan keakuratan sistem secara keseluruhan seperti kualitas kalibrasi meteran turbin itu sendiri.

Integrasi Pengukuran Energi

Untuk aplikasi gas alam yang transaksi komersialnya didasarkan pada kandungan energi dan bukan volume, komputer aliran memperluas penghitungannya hingga aliran energi dengan mengalikan laju aliran volumetrik standar dengan nilai kalor gas. Nilai kalor diperoleh dari analisis komposisi kromatografi gas baik di stasiun pengukuran itu sendiri atau dari nilai representatif yang disepakati antara para pihak. Rantai pengukuran energi mulai dari denyut meteran turbin hingga koreksi volume hingga perhitungan energi merupakan fungsi inti dari sistem pengukuran fiskal dan diaudit berdasarkan standar pengukuran nasional selama commissioning dan pada interval pembuktian berikutnya.

Pemeliharaan dan Kehidupan Bantalan

Persyaratan perawatan utama flowmeter turbin gas adalah sistem bantalan rotor. Rotor berputar terus menerus dengan kecepatan tinggi selama pengoperasian, dan bantalan yang menopang poros rotor dapat mengalami keausan yang pada akhirnya memerlukan penggantian. Tingkat keausan bantalan menentukan interval perawatan meteran dan stabilitas faktor K dari waktu ke waktu, menjadikan kualitas bantalan sebagai salah satu parameter desain terpenting dalam pengukur aliran turbin gas dengan keandalan tinggi.

Jenis Bantalan dan Umur Panjangnya

Tiga jenis bantalan digunakan dalam pengukur aliran turbin gas komersial, masing-masing dengan karakteristik kinerja dan umur panjang yang berbeda:

• Bantalan selongsong (jurnal). : Bantalan hidrodinamik di mana lapisan tipis gas atau pelumas menopang poros rotor. Dalam layanan gas kering bersih, gas proses itu sendiri menyediakan pelumasan, menghilangkan kebutuhan pasokan pelumas eksternal dan mencegah kontaminasi aliran gas. Bantalan selongsong dalam layanan gas alam bersih dapat mencapai masa pakai lima sampai sepuluh tahun atau lebih sebelum memerlukan penggantian.
• Bantalan bola : Bantalan elemen bergulir memberikan gesekan yang rendah pada saat permulaan dan laju aliran yang rendah, memperluas jangkauan penggunaan meteran menuju kecepatan aliran yang lebih rendah daripada yang dapat ditahan oleh bantalan selongsong. Namun, bantalan bola memerlukan pelumasan yang harus disuplai baik dari reservoir pelumas terpisah di dalam badan meteran atau dari kabut pelumas dalam gas proses, dan bantalan bola lebih rentan terhadap kerusakan kontaminasi dibandingkan bantalan selongsong dalam aplikasi gas kotor.
• Bantalan keramik : Bantalan keramik zirkonia atau silikon karbida menawarkan ketahanan aus yang sangat baik, kelembaman kimia, dan kemampuan untuk beroperasi tanpa pelumasan di lingkungan gas korosif atau kering di mana bantalan logam konvensional akan cepat aus atau serangan korosi. Bantalan keramik semakin banyak digunakan untuk aplikasi gas asam (mengandung hidrogen sulfida) dan gas korosif.

Pemantauan Kondisi dan Pemeliharaan Prediktif

Desain flowmeter turbin gas modern menggabungkan konfigurasi dual-rotor atau dual-pickup yang menyediakan sarana untuk mendeteksi degradasi bantalan atau kerusakan rotor dalam servis tanpa melepas meteran untuk diperiksa. Pada meteran rotor ganda, dua rotor ditempatkan secara seri di dalam badan meteran. Dalam kondisi normal, kedua rotor berputar dengan kecepatan yang ditentukan oleh aliran gas, dan rasio kecepatannya ditentukan oleh sudut sudunya. Ketika keausan bantalan atau kerusakan rotor mulai mempengaruhi satu rotor secara berbeda dari yang lain, rasio kecepatan putarannya berubah, memberikan sinyal diagnostik yang mengindikasikan berkembangnya masalah mekanis sebelum akurasi pengukuran terganggu secara signifikan. Kemampuan pemeliharaan prediktif ini memungkinkan operator untuk merencanakan penggantian bantalan selama pemadaman pemeliharaan terjadwal daripada merespons secara reaktif terhadap kejadian kegagalan meteran , yang dalam layanan pengalihan hak asuh dapat memicu prosedur penggantian meteran yang mahal dan potensi perselisihan penagihan.

Kalibrasi, Pembuktian, dan Penelusuran

Keakuratan flowmeter turbin gas yang digunakan dalam transfer tahanan atau pengukuran fiskal hanya sebaik kalibrasi yang membentuk kurva faktor K-nya dan program pembuktian yang memverifikasi faktor K tetap stabil sepanjang masa pakainya. Kalibrasi dan pembuktian merupakan kegiatan yang berbeda namun saling melengkapi yang bersama-sama memberikan ketertelusuran metrologi yang diperlukan untuk transaksi komersial yang dapat ditegakkan secara hukum.

Kalibrasi Pabrik

Kalibrasi pabrik dilakukan pada fasilitas kalibrasi aliran menggunakan media referensi, biasanya udara atau gas alam, dengan master meter atau standar volume yang dapat dilacak sebagai referensi. Kalibrasi menetapkan faktor K pada beberapa laju aliran di seluruh rentang meteran, menghasilkan tabel kalibrasi atau kurva koreksi polinomial yang disimpan dalam pemancar elektronik meteran atau komputer aliran terkait. Sertifikat kalibrasi harus menyatakan standar acuan yang digunakan, ketertelusurannya ke standar pengukuran nasional atau internasional, ketidakpastian standar acuan, dan ketidakpastian yang diperluas dari faktor K meter yang dikalibrasi pada setiap laju aliran yang diuji. Untuk meter yang dimaksudkan untuk transfer tahanan, kalibrasi harus dilakukan pada gas pada kondisi yang mewakili tekanan layanan untuk menghindari efek kepadatan pada faktor K yang tidak ditangkap oleh kalibrasi udara pada tekanan atmosfer.

Pembuktian Dalam Layanan

Pembuktian meter memverifikasi faktor K meter yang dipasang dalam pelayanan terhadap perangkat pembuktian yang dikalibrasi atau meteran induk yang kalibrasinya diketahui, tanpa mengeluarkan meteran dari pipa. Pembuktian pipa, pembuktian volume kecil, dan pembuktian master meter adalah tiga metode pembuktian utama yang digunakan untuk pengukur aliran turbin gas dalam layanan transfer hak asuh. Frekuensi pembuktian yang disyaratkan berdasarkan peraturan yang berlaku dan perjanjian komersial berbeda-beda, namun biasanya berkisar dari bulanan hingga tahunan tergantung pada ukuran transaksi meteran dan riwayat stabilitas meteran. Hasil pembuktian dibandingkan dengan faktor K yang ditetapkan, dan jika penyimpangan melebihi toleransi yang disepakati (biasanya plus atau minus 0,25 hingga 0,5% tergantung kontrak), faktor meteran disesuaikan dan perbedaan tersebut dapat memicu koreksi penagihan untuk periode pengukuran sejak pembuktian valid terakhir.

Daftar Periksa Pemilihan Flowmeter Turbin Gas

Memilih flowmeter turbin gas untuk aplikasi spesifik memerlukan evaluasi sistematis terhadap kondisi proses, persyaratan kinerja, dan kendala pemasangan. Daftar periksa berikut mencakup parameter penting yang harus ditentukan sebelum spesifikasi dapat diselesaikan:

1. Tentukan komposisi gas dan pastikan kebersihannya : Identifikasi semua komponen termasuk jejak kontaminan, potensi kondensat, dan spesies korosif. Pastikan bahwa gas dapat dijamin bersih dan kering pada saluran masuk meteran pada semua kondisi pengoperasian.
2. Tetapkan rentang aliran termasuk laju minimum, normal, dan maksimum : Konfirmasikan bahwa rentang aliran yang diperlukan berada dalam batas penurunan ukuran satu meter yang dapat dicapai, atau rencanakan beberapa meter secara paralel dengan peralihan aliran otomatis jika rentang yang diperlukan melebihi jangkauan yang dapat dicakup oleh satu meter.
3. Tentukan persyaratan akurasi dan jangkauan : Menentukan apakah aplikasi memerlukan akurasi tingkat fiskal plus atau minus 0,5% atau apakah spesifikasi tingkat proses plus atau minus 1,0% atau plus atau minus 2,0% dapat diterima, karena hal ini secara langsung memengaruhi biaya meteran.
4. Konfirmasikan tekanan dan suhu pengoperasian maksimum : Pastikan bahwa nilai tekanan dan suhu meter melebihi kondisi gangguan maksimum, bukan hanya kondisi pengoperasian normal.
5. Kaji aliran pipa lurus yang tersedia : Survei lokasi pemasangan untuk memastikan bahwa jalur lurus hulu dan hilir yang diperlukan dapat dicapai, atau rencanakan pemasangan pengkondisi aliran jika tidak dapat dicapai.
6. Tentukan sinyal keluaran dan persyaratan integrasi : Konfirmasikan apakah output pulsa akan terhubung langsung ke komputer aliran, kartu input DCS, atau sistem SCADA, dan tentukan format output yang diperlukan (frekuensi, HART, Modbus, atau jumlah pulsa).
7. Tentukan metode dan interval pembuktian : Untuk meteran penyerahan hak asuh, cara pembuktiannya harus disepakati dengan pihak pedagang sebelum meteran dan pembuktinya ditentukan, karena beberapa cara pembuktian memberlakukan persyaratan khusus pada desain badan meteran.

Pengukur aliran turbin gas tetap menjadi salah satu teknologi paling akurat, andal, dan hemat biaya untuk pengukuran gas bersih berkecepatan tinggi di seluruh instalasi mulai dari instalasi industri kecil hingga stasiun pengukuran transmisi gas alam berdiameter besar. Kesederhanaan mekanisnya, sumber kesalahan yang dapat dipahami dengan baik, jangkauan yang luas, serta infrastruktur kalibrasi dan pembuktian yang matang telah mempertahankan perannya sebagai teknologi dominan dalam pengukuran fiskal gas alam selama lebih dari enam dekade, dan tidak ada satu pun produk di pasar saat ini yang menawarkan kombinasi keunggulan bersaing yang cukup menarik untuk menggantikannya dari posisi ini di masa mendatang untuk aplikasi yang benar-benar unggul.
